《2025年人教金学典同步解析与测评九年级物理全一册人教版》

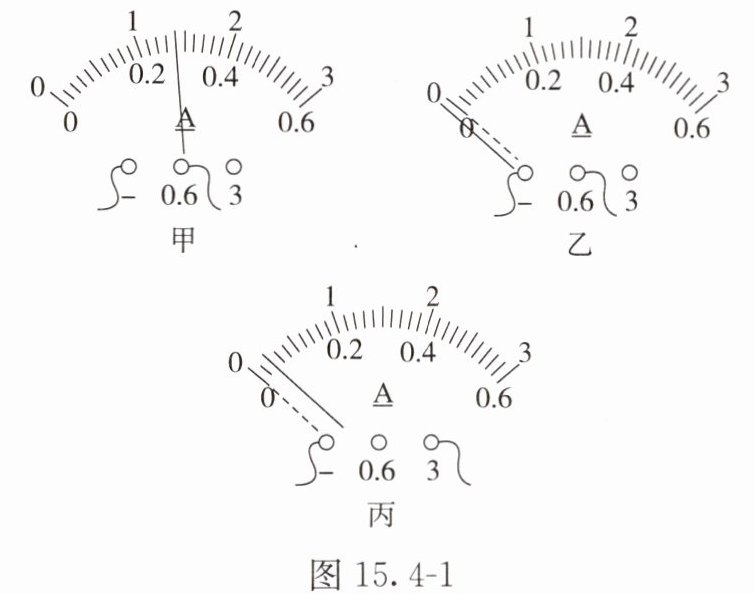

【典例2】(1) 电流表的指针偏转如图15.4-1甲所示，则该电流表使用的测量范围为$0\sim0.6 A$；电流表的示数为$0.28$A；小明在测量电流时选择的测量范围是$0\sim0.6 A$，可是由于粗心，读数时读成了$2.5 A$，则实际电流应该是$0.5 A$。
(2) 如图15.4-1乙、丙所示，小强在测量过程中造成图乙中电流表现象的原因是________________；造成图丙中电流表现象的原因是________________。

答案： 【典例2】
(1)$0\sim0.6 A$　$0.28$　$0.5 A$
(2) 电流表正、负接线柱接反了　电流表所选的测量范围太大了

1. 某用电器正常工作时的电流约为$1 A$，则该用电器可能是 (C)

A.家用节能灯　　
B.家用空调
C.电冰箱　　
D.收音机

答案： 1. C

2. 某计算器工作时的电流为$100\ \muA = $0.1$\ mA = $$1×10^{-4}$$ A$；某手电筒中的电流为$0.2 A = $200$ mA = $$2×10^{5}$$\ \muA$。

答案： 2. 0.1 $1×10^{-4}$ 200 $2×10^{5}$

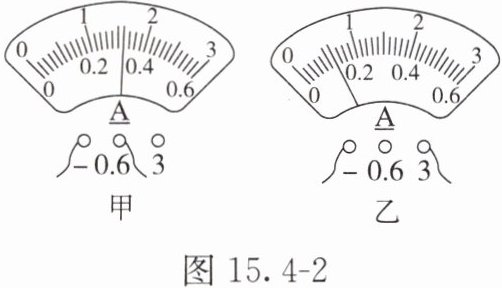

3. 电流表使用前要先检查指针是否指在零刻度线位置。如图15.4-2所示，图甲中电流表所用的测量范围是$0\sim0.6 A$，该测量范围的分度值是0.02 A，示数是0.32 A；图乙中电流表所用的测量范围是$0\sim3 A$，该测量范围的分度值是0.1 A，示数是0.6 A。
图15.4-2

答案： 3. $0\sim0.6 A$ 0.02 A 0.32 A $0\sim3 A$ 0.1 A 0.6 A

4. 在如图15.4-3所示的电路中，根据标出的电流方向，选用电源、电流表两个元器件符号，分别填进电路图的空缺处，要求小灯泡$L_1$和$L_2$并联。
图15.4-3

答案：
4. 如答图15.4-1所示
解析 若要让小灯泡发光，电路中必须有电源；根据电流方向，又因为要求两灯并联，且都能发光，左侧的元器件与$L_{1}$串联，所以是电流表，右侧的元器件为电源，且电源的正极在下方，如答图15.4-1所示。
