《2025年人教金学典同步解析与测评九年级物理全一册人教版》

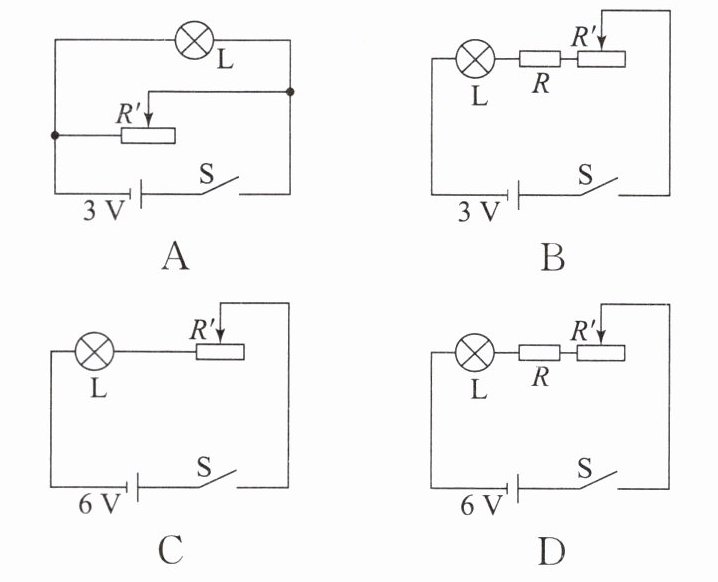

1. 兴趣小组的同学设计了调光灯的电路，电路中小灯泡的规格都是“3 V 0.5 A”，所用的定值电阻的电阻都是 6 Ω。要求滑片移动时，小灯泡的亮度连续调节且不能烧坏小灯泡。设计最合理的调光灯电路是 (D)

答案： 1.D
【解析】选项A中，该电路中小灯泡的电压一直为3V，无法调节亮度，故选项A不符合题意；选项B中，该电路串联了一个定值电阻，电源电压为3V，当滑动变阻器接入电路的电阻0时，电路中所通过的电流比较小，小灯泡不能正常发光，故选项B不符合题意；选项C中，当滑动变阻器接入电路的电阻为0时，此时小灯泡两端的电压等于电源两端的电压6V，可能烧坏小灯泡，故选项C不符合题意。故选D。

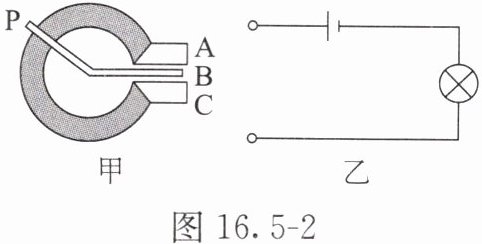

2. 某种调光型台灯中使用的电位器示意图如图 16.5 - 2 甲所示，P 为旋片，可随转动旋钮改变在碳膜（相当于一根电阻丝）上的位置，A、C 分别连在碳膜两端。用笔画线表示导线将电位器连接在图 16.5 - 2 乙所示的电路中，要求顺时针转动旋钮可使灯泡亮度增加。

答案：

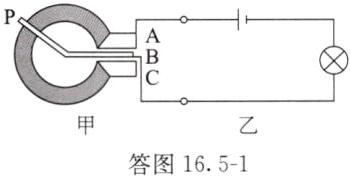

2.如答图16.5-1所示
