2. (2024·四川成都 改编)图 20.2 - 10 所示是小李探究通电螺线管的磁场方向的实验示意图。闭合开关 S,小磁针静止时 N 极的指向如图中所示。下列说法正确的是(

A.根据小磁针指向可以判定,通电螺线管的右端为 S 极
B.小磁针静止时 N 极所指方向就是该点的磁场方向
C.将小磁针移到其他位置,N 极所指方向一定不变
D.本实验可以得出:通电螺线管的磁极与电流方向无关
B
)A.根据小磁针指向可以判定,通电螺线管的右端为 S 极
B.小磁针静止时 N 极所指方向就是该点的磁场方向
C.将小磁针移到其他位置,N 极所指方向一定不变
D.本实验可以得出:通电螺线管的磁极与电流方向无关
答案:
2. B
[解析]小磁针的左端为S极,根据磁极间的相互作用可知,通电螺线管的右端为N极,故选项A错误;小磁针的作用是指示通电螺线管周围的磁场方向,其静止时N极所指方向就是该点的磁场方向,故选项B正确;由于通电螺线管周围的磁场方向可能相同也可能不同,因此将小磁针移到其他位置,N极所指方向不一定不变,故选项C错误;实验中,当改变电路中的电流方向时,螺线管两端的极性改变,小磁针静止时N极的指向也会发生改变。综上可知,通电螺线管的磁极与电流方向有关,故选项D错误。故选B。
[解析]小磁针的左端为S极,根据磁极间的相互作用可知,通电螺线管的右端为N极,故选项A错误;小磁针的作用是指示通电螺线管周围的磁场方向,其静止时N极所指方向就是该点的磁场方向,故选项B正确;由于通电螺线管周围的磁场方向可能相同也可能不同,因此将小磁针移到其他位置,N极所指方向不一定不变,故选项C错误;实验中,当改变电路中的电流方向时,螺线管两端的极性改变,小磁针静止时N极的指向也会发生改变。综上可知,通电螺线管的磁极与电流方向有关,故选项D错误。故选B。

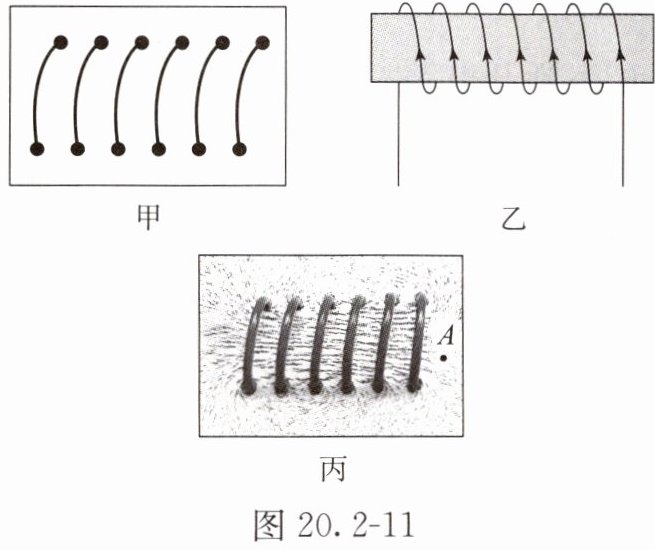

3. (2024·安徽)图 20.2 - 11 甲所示为小明同学用铜导线穿过硬纸板绕制而成的螺线管。他先在水平放置的硬纸板上均匀地撒满铁屑,然后在螺线管中通以如图 20.2 - 11 乙所示的电流,轻敲纸板,观察到铁屑的排列情况如图 20.2 - 11 丙所示。
(1)由图丙中的铁屑排列情况可以得出:通电螺线管外部的磁场与
(2)若将一小磁针放置在图丙中通电螺线管右端轴线上的 A 处,则小磁针静止时 N 极的指向水平向

(1)由图丙中的铁屑排列情况可以得出:通电螺线管外部的磁场与
条形
(选填“条形”或“蹄形”)磁体的磁场相似。(2)若将一小磁针放置在图丙中通电螺线管右端轴线上的 A 处,则小磁针静止时 N 极的指向水平向
左
(选填“左”或“右”)。
答案:
3.
(1) 条形
(2) 左
[解析]
(1) 结合题图丙分析可知,通电螺线管外部的磁场与条形磁体的磁场相似。
(2) 根据安培定则,右手握住螺线管,四指指向电流方向,大拇指所指方向为螺线管的N极,因此螺线管的左端为N极,右端为S极,根据同名磁极相互排斥,异名磁极相互吸引,所以小磁针的N极指向左。
(1) 条形
(2) 左
[解析]
(1) 结合题图丙分析可知,通电螺线管外部的磁场与条形磁体的磁场相似。
(2) 根据安培定则,右手握住螺线管,四指指向电流方向,大拇指所指方向为螺线管的N极,因此螺线管的左端为N极,右端为S极,根据同名磁极相互排斥,异名磁极相互吸引,所以小磁针的N极指向左。

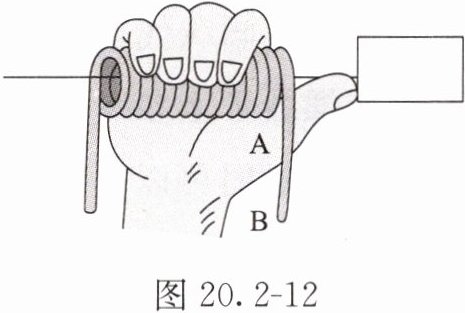

4. 如图 20.2 - 12 是用安培定则判定通电螺线管的磁极跟电流方向的关系示意图,请在方框内标出通电螺线管的磁极,并在导线 AB 段用箭头标出电流的方向。

答案:

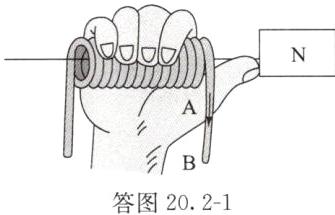

4. 如答图20.2−1所示
4. 如答图20.2−1所示

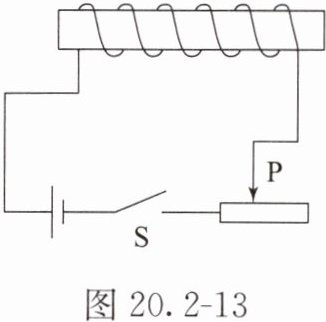

1. (2024·海南 改编)如图 20.2 - 13 所示是探究通电螺线管磁场特点的实验装置。下列操作能改变螺线管两端磁极的是(

A.移动滑动变阻器的滑片
B.对调电源正、负极
C.改变螺线管的线圈匝数
D.在螺线管中加铁芯
B
)A.移动滑动变阻器的滑片
B.对调电源正、负极
C.改变螺线管的线圈匝数
D.在螺线管中加铁芯
答案:
1. B
