《2025年人教金学典同步解析与测评九年级物理全一册人教版》

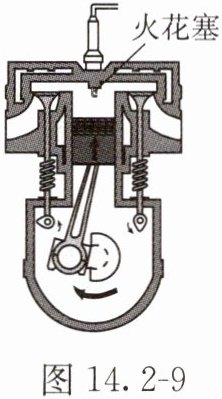

8. 某单缸四冲程内燃机的其中一个冲程剖面图如图14.2-9所示。据此可知，该内燃机是汽油机(选填“汽油机”或“柴油机”)。若该内燃机一个工作循环对外做功40J，则燃料完全燃烧所放出的热量一定大于(选填“大于”“小于”或“等于”)40J。该内燃机飞轮的转速为3000r/min，则每秒做功25次。

答案： 8. 汽油机 大于 25
【解析】由题图可知，内燃机的顶端是火花塞，所以该内燃机是汽油机。内燃机在工作过程中，排放废气等会带走大量的热量，若内燃机一个工作循环对外做功40 J，而燃料完全燃烧所放出的热量没有全部转化为机械能，因此燃料完全燃烧放出的热量一定大于40 J。该内燃机飞轮的转速为3000 r/min，则每秒飞轮转50 r，由于飞轮每转两周做一次功，因此每秒做功25次。

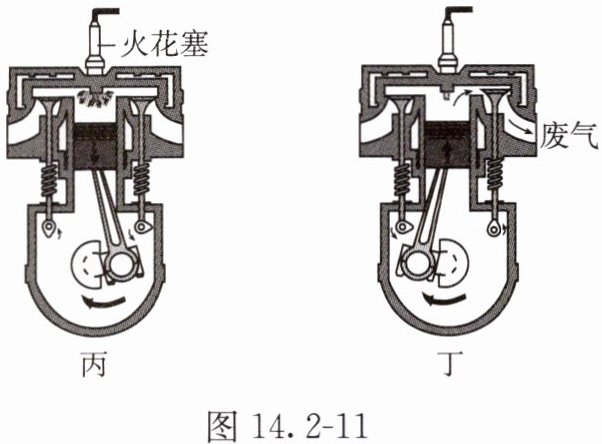

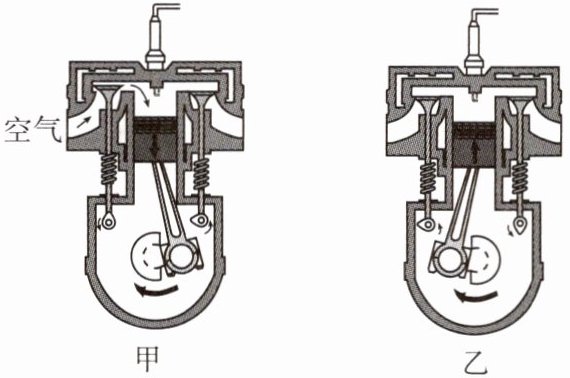

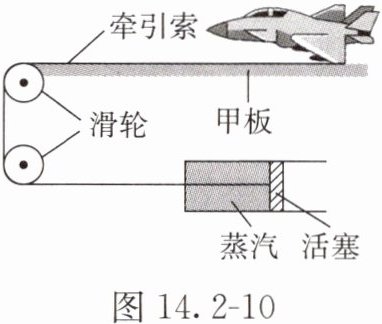

9. 如图14.2-10所示为航空母舰上简化的蒸汽弹射装置示意图，该装置能带动舰载机在2s内达到起飞速度。如图14.2-11所示为四冲程汽油机的工作示意图。下列判断不正确的是( )




A.图14.2-10中气缸内的蒸汽体积膨胀，从而推动活塞使舰载机获得牵引力
B.气缸内的蒸汽推动活塞时，内能减小
C.从能量转化的角度看，蒸汽弹射装置工作时与图14.2-11中甲所示的原理相似
D.汽油机的一个工作循环的正确顺序是甲→乙→丙→丁

答案： 9. C
【解析】题图中的蒸汽弹射装置工作时，气缸内的蒸汽体积膨胀，推动活塞对外做功，将内能转化为机械能，蒸汽的内能减小，对外输出机械能，从而推动活塞使舰载机获得牵引力，故选项A、B正确。题图丙中，气门都关闭，活塞下行，为做功冲程，将内能转化为机械能，从能量转化的角度看，蒸汽弹射装置工作时与题图丙所示的原理相似，故选项C错误。题图甲中，进气门打开，排气门关闭，活塞下行，为吸气冲程；题图乙中，气门都关闭，活塞上行，为压缩冲程；题图丙中，由以上分析可知，为做功冲程；题图丁中，进气门关闭，排气门打开，活塞上行，为排气冲程；汽油机的一个工作循环的正确顺序是甲→乙→丙→丁，故选项D正确。故选C。

10. 在如图14.2-12所示的“汽油机模型”实验中，将少量的汽油喷入筒内，用软木塞塞住筒口，摇动起电机，观察到放电针放电，汽油燃烧，软木塞被高温高压的气体冲出。下列说法正确的是(D)

A.圆筒内的放电针相当于汽油机中的活塞
B.圆筒口处的软木塞相当于汽油机中的曲轴
C.在气体将软木塞冲出的过程中，气体的内能转化为软木塞的机械能，气体的内能不变
D.该装置可模拟四冲程汽油机工作时的做功冲程

答案： 10. D
【解析】放电针放电使汽油燃烧，推动软木塞运动，此时放电针相当于汽油机中的火花塞，软木塞相当于活塞，故选项A、B错误；在气体将软木塞冲出的过程中，气体对软木塞做功，软木塞被高温、高压的气体冲出，气体的内能转化为软木塞的机械能，气体的内能减小，故选项C错误；汽油机的做功冲程对外做功，因此该装置可模拟四冲程汽油机工作时的做功冲程，故选项D正确。故选D。
