《2025年人教金学典同步解析与测评九年级物理全一册人教版》

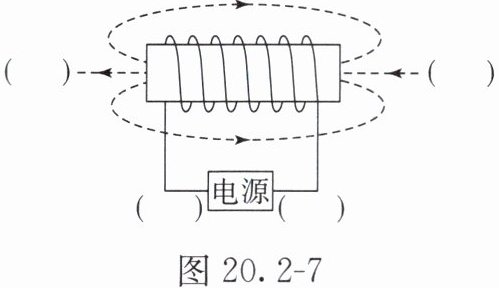

**【典例 3】** 在图 20.2 - 7 中，根据磁感线的方向，标出通电螺线管的 N、S 极和电源的“+”“-”极。

答案：

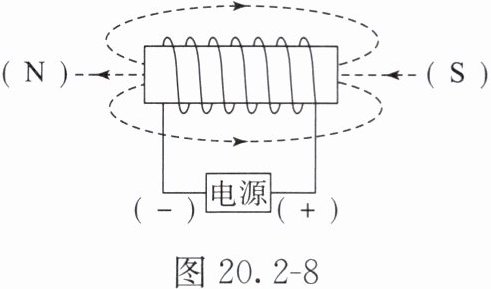

如图 20.2 - 8 所示

1. 如图 20.2 - 9 所示是奥斯特实验的示意图，下列说法正确的是(C)

A.通电导线周围的磁场方向由小磁针的指向决定
B.移去小磁针后的通电导线周围不存在磁场
C.通电导线产生的磁场对小磁针有力的作用
D.通电导线周围的磁场方向与电流方向无关

答案： 1. C
[解析]通电导线周围的磁场方向是由电流的方向决定的，而不是由小磁针的指向决定的，故选项A错误；移去小磁针后，通电导线周围的磁场依然存在，故选项B错误；小磁针的指针发生偏转说明通电导线产生的磁场对小磁针有力的作用，故选项C正确；通电导线周围的磁场方向与电流方向有关，电流方向改变，小磁针的偏转方向也会发生改变，故选项D错误。故选C。
