《2025年人教金学典同步解析与测评九年级物理全一册人教版》

5. 如图15.2 - 22所示，当S₁和S₂都断开时，电路处于断路状态；当S₁闭合、S₂断开时，电路处于通路状态；当S₁和S₂都闭合时，电路处于短路状态。(均选填“断路”“通路”或“短路”。)

答案： 5. 断路　通路　短路

6. 如图15.2 - 23所示，闭合开关S，两个小灯泡都不亮，当用一根导线分别连接a、b，c、d接线柱时，两个小灯泡都不亮；当导线连接e、f接线柱时，只有一个小灯泡发光。这个电路的故障可能是(B)

A.小灯泡L₁短路
B.小灯泡L₂断路
C.小灯泡L₂短路
D.开关S断路

答案： 6. B
[解析]结合实物电路，闭合开关S，两个小灯泡均不亮，说明电路中某处断路，或两个小灯泡均短路；用一根导线分别连接a、b或c、d接线柱时，两个小灯泡都不亮，说明此时电路是断路状态；当用导线连接e、f 接线柱时，只有一个小灯泡发光，此时导线代替了小灯泡L₂（L₂一定不发光），所以一定是小灯泡L₁发光（L₁灯丝完好），此时电路处于通路状态（开关没有问题），由此说明该电路的故障是由于小灯泡L₂断路造成的，故选项B符合题意，选项A、C、D不符合题意。故选B。

7. 小明将小灯泡和小风扇同时连入电路，设计了一种可发光的小电扇。如图15.2 - 24甲所示是他设计的电路图，请用笔画线表示导线将图15.2 - 24乙中的实物电路补充完整。

答案：
7. 如答图15.2−5所示

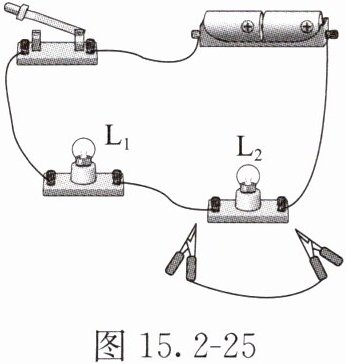

8. 如图15.2 - 25所示是聪聪连接的实验电路，他检查导线连接无误后，闭合开关，发现两个小灯泡均不发光，于是他用一根导线来排查故障。假定该电路中L₁已断路，则当他用导线连接L₁两端时，L₁_______，L₂_______(以上两空均选填“不发光”或“发光”)。更换L₁后，两个小灯泡都能发光，则电路中的电流方向是从_______(选填“L₁流向L₂”或“L₂流向L₁”)。

答案： 8. 不发光　发光　L₂流向L₁
[解析]分析题图可知，L₁与L₂串联，用导线连接L₁两端时，L₁被短路，L₁不发光，L₂是通路状态，L₂发光。由于在电源外部，电流从电源正极出发，经过用电器，回到电源负极，所以电路中的电流方向是从L₂流向L₁。

9. 图15.2 - 26是某同学连接的实物电路，请完成下列任务。
（1）在接错的那根导线上画一个“×”，表示不要这根导线，再在实物电路中把正确接法的导线画出来，并在三根导线上分别标明电流的方向。
（2）在虚线框内画出相应的正确接法的电路图。

答案：
9. （1）如答图15.2−6所示

（2）如答图15.2−7所示
