《2025年人教金学典同步解析与测评九年级物理全一册人教版》

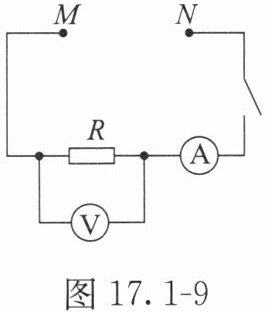

1. 用如图 17.1 - 9 所示的电路探究电流与电压的关系。为了改变定值电阻 $R$ 两端的电压，设计了下面三种方案。
甲：多节干电池串联接入 $M$、$N$ 间；
乙：电池与滑动变阻器串联接入 $M$、$N$ 间；
丙：电池先后与不同的定值电阻 $R'$ 串联接入 $M$、$N$ 间。
其中可行的方案是(D)

A.仅有甲
B.仅有乙
C.仅有甲、乙两种
D.甲、乙、丙都可行

答案： D

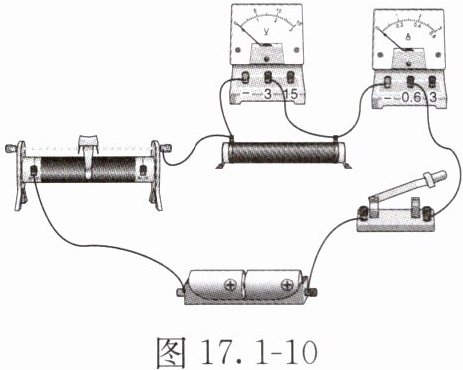

2. 如图 17.1 - 10 所示，关于探究电流与电阻的关系实验，下列说法正确的是(B)

A.导体中的电流与导体的电阻成正比
B.实验中应控制电阻两端的电压不变
C.记录多组数据是为了求平均值，减小误差
D.实验只需用到一个电阻为 $10\Omega$ 的定值电阻

答案： B

1. 在探究电压一定时电流与电阻的关系的实验中，选择了 $5\Omega$、$10\Omega$、$15\Omega$、$20\Omega$ 四个定值电阻进行实验，实验电路如图 17.1 - 11 所示。下列说法错误的是(B)

A.闭合开关前，滑动变阻器的滑片应置于最左侧
B.将 $5\Omega$ 的定值电阻换成 $10\Omega$ 的定值电阻，应将滑片向右移
C.实验过程中移动滑片的主要目的是控制定值电阻两端的电压一定
D.该实验结论为：电压一定时，通过导体的电流与电阻成反比

答案： B
