4. 研究并联电路的电流规律时，根据如图 15.5 - 14 所示的电路图连接好电路，并闭合开关 $ S $ 和 $ S_1 $，当再闭合开关 $ S_2 $ 时，电流表示数变化情况正确的是(C)

A.电流表 $ A_1 $ 的示数变大
B.电流表 $ A $ 的示数变小
C.电流表 $ A $ 与电流表 $ A_2 $ 的示数差值不变
D.电流表 $ A $ 与电流表 $ A_1 $ 的示数差值不变

答案： 4. C
【解析】闭合开关S和$S_{1}$时，电路为$L_{1}$的简单电路，电流表$A_{1}$、A测量通过$L_{1}$的电流；再闭合开关$S_{2}$时，$L_{1}$与$L_{2}$并联，电流表$A_{1}$测量$L_{1}$支路的电流，电流表$A_{2}$测量$L_{2}$支路的电流，电流表A测量干路电流。因并联电路中各支路独立工作，所以，闭合开关$S_{2}$前后，通过$L_{1}$的电流不变，即电流表$A_{1}$的示数不变，故选项A错误；因并联电路中干路电流等于各支路电流之和，所以，闭合开关$S_{2}$后，干路电流变大，故选项B错误；因为电流表A与电流表$A_{2}$的示数差值等于$L_{1}$支路的电流，由于通过$L_{1}$的电流不变，所以电流表A与电流表$A_{2}$的示数差值不变，故选项C正确；因电流表A与电流表$A_{1}$示数的差值等于$L_{2}$支路的电流，由于闭合开关$S_{2}$后，$L_{2}$支路的电流变大，所以电流表A与电流表$A_{1}$的示数差值变大，故选项D错误。故选C。

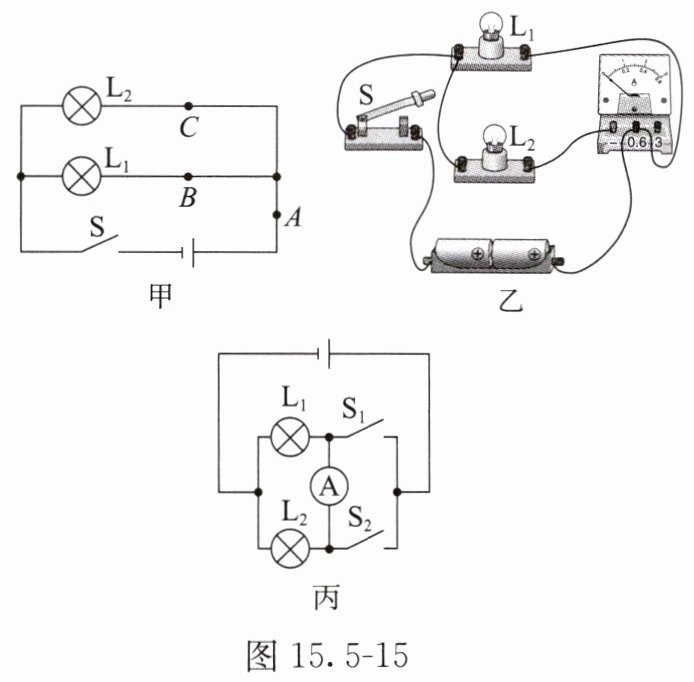

5. 为探究并联电路的电流规律，实验小组的同学设计了如图 15.5 - 15 甲所示的电路进行实验。

(1)连接电路时，开关应处于断开状态。
(2)在图 15.5 - 15 乙所示的实物图中，电流表测量图甲中B(填字母)点的电流。移动图乙中一根导线就可以测量干路的电流，请你在移动的导线上画“$ × $”，并用笔画线表示导线正确连接电路。

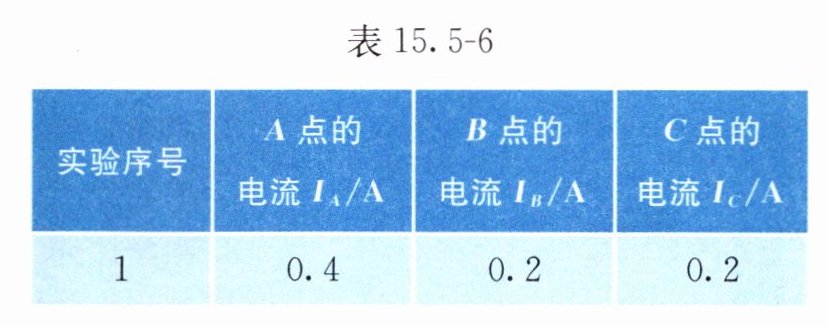

(3)测得的数据如表 15.5 - 6 所示，分析数据，小组同学得出两个结论：①在并联电路中，干路电流等于各支路电流之和；②在并联电路中，各支路的电流相等。其他小组的同学认为他们的实验操作和得出结论的过程不合理，为解决这一问题，他们应采取的方法是A(填选项)。
A. 更换不同规格的小灯泡，多次实验
B. 改变电源电压，多次实验

(4)另一组同学想比较并联电路中通过小灯泡 $ L_1 $ 和 $ L_2 $ 的电流大小关系，他们的方案是：按照如图 15.5 - 15 丙所示的电路图连接电路，只闭合开关 $ S_2 $ 测出通过小灯泡 $ L_1 $ 的电流 $ I_1 $；接着断开开关 $ S_2 $，不改变电路的连接，直接闭合开关 $ S_1 $，测出通过小灯泡 $ L_2 $ 的电流 $ I_2 $，比较 $ I_1 $ 和 $ I_2 $ 的大小。请你评估：他们的方案不可行(选填“可行”或“不可行”)，原因是电流表的正、负接线柱接反了。

答案：
5. （1）断开
（2）B 如答图15.5-1所示

（3）A
（4）不可行 电流表的正、负接线柱接反了
