《2025年人教金学典同步解析与测评九年级物理全一册人教版》

2. 电烙铁、电视机和电风扇上都标有“$ 220 \mathrm { V } \quad 60 \mathrm { W } $”字样，它们都在额定电压下工作相同时间，比较这三个用电器，其中产生热量最多的是(A)

A.电烙铁
B.电视机
C.电风扇
D.一样多

答案： 2. A

3. （2024·新疆）如图 18.4 - 3 所示电路，定值电阻的电阻分别为 $ R _ { 1 } = 10 \Omega $，$ R _ { 2 } = 20 \Omega $，闭合开关 $ \mathrm { S } $ 后，电流表 $ \mathrm { A } $ 的示数为 $ 0.10 \mathrm { A } $。求：
（1）电阻为 $ R _ { 1 } $ 的定值电阻两端的电压；
（2）电源电压；
（3）整个电路在 $ 1 \mathrm { min } $ 内产生的热量。

答案： 3.【解】（1）分析电路可知，两个定值电阻串联，电流表测量电路电流，则电阻为$R_{1}$的定值电阻两端的电压
$U_{1}=IR_{1}=0.1\ A×10\ \Omega=1\ V$
（2）电阻为$R_{2}$的定值电阻两端的电压
$U_{2}=IR_{2}=0.1\ A×20\ \Omega=2\ V$
则电源电压
$U=U_{1}+U_{2}=1\ V+2\ V=3\ V$
（3）整个电路在1 min内产生的热量
$Q=W=UIt$
$=3\ V×0.1\ A×60\ s=18\ J$

4. 电流的热效应有时对我们有益，我们可以利用它；有时对我们有害，我们需要及时散热。下列情况中，属于利用电热的是(A)

A.电器长时间不用，要定时通电
B.电动机外壳有许多散热片
C.计算机内部装有小风扇
D.在家庭电路中，导线连接处往往比别处更容易发热

答案： 4. A

1. 下列情况中，属于防止电热产生危害的是(B)

A.用电饭锅煮饭
B.电视机背后有散热窗
C.用电热水壶烧水
D.冬天用电暖器取暖

答案： 1. B

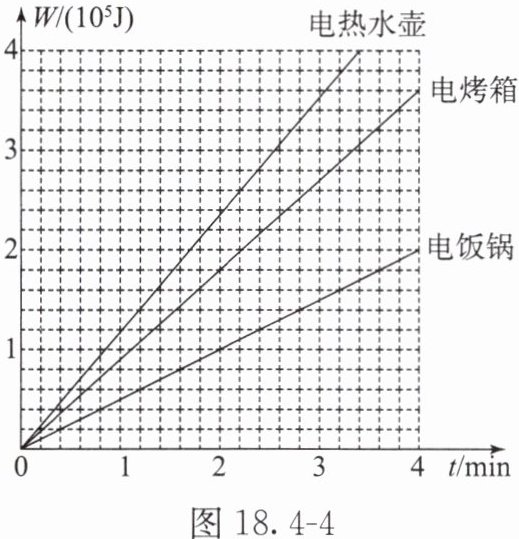

2. 额定电压相同的电热水壶、电烤箱和电饭锅正常工作过程中消耗的电能 $ W $ 和通电时间 $ t $ 的关系如图 18.4 - 4 所示。关于这三个用电器，下列判断正确的是(B)

A.正常工作时，电热水壶比电烤箱消耗的电能多
B.正常工作时，电热水壶比电饭锅做功快
C.正常工作 $ 3 \mathrm { min } $，电流通过电烤箱做的功最多
D.在一个月内，电饭锅消耗的电能一定最少

答案： 2. B
【解析】由题图知，额定电压相同的电热水壶、电烤箱和电饭锅正常工作时，在相同时间内，电热水壶消耗的电能最多，电烤箱其次，电饭锅最少，根据$W=Pt$可知，电热水壶的功率最大，电烤箱其次，电饭锅功率最小。根据$Q=W=Pt$可知，正常工作的时间未知，无法比较产生热量的多少，故选项A错误；根据上面的分析可知，正常工作时，电热水壶比电饭锅功率大，即电热水壶比电饭锅做功快，故选项B正确；在正常工作过程中，电热水壶的功率最大、电烤箱其次、电饭锅功率最小，根据$W=Pt$可知，正常工作3 min，电流通过电热水壶做的功最多，故选项C错误；在一个月内，因为不知道通电时间，所以无法比较它们消耗的电能的多少，故选项D错误。故选B。

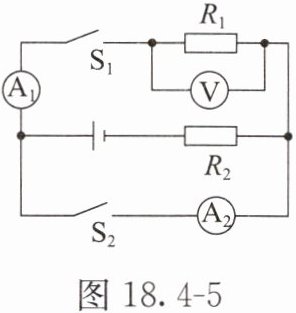

3. 如图 18.4 - 5 所示的电路，电源电压恒为 $ 5 \mathrm { V } $，当开关 $ \mathrm { S } _ { 1 } $ 闭合后，电压表的示数为 $ 3 \mathrm { V } $，电流表 $ \mathrm { A } _ { 1 } $ 的示数为 $ 0.4 \mathrm { A } $，通电 $ 1 \mathrm { min } $ 电阻为 $ R _ { 2 } $ 的电阻器产生的热量为48 $ \mathrm { J } $；若将两个开关同时闭合，电阻为 $ R _ { 1 } $ 的电阻器产生的热量为0 $ \mathrm { J } $。

答案： 3. 48 0
【解析】根据题图可知，开关$S_{1}$闭合后，两个电阻器串联，$A_{1}$测量电路中的电流，电压表测量电阻为$R_{1}$的电阻器两端的电压，根据串联电路的电压规律可知，电阻为$R_{2}$的电阻器两端的电压$U_{2}=U-U_{1}=5\ V-3\ V=2\ V$，则通电1 min，电阻为$R_{2}$的电阻器产生的热量$Q=U_{2}It=2\ V×0.4\ A×1×60\ s=48\ J$；当开关$S_{1}$、$S_{2}$同时闭合，电流表相当于导线，则电阻为$R_{1}$的电阻器被短路，产生的热量为0 J。
