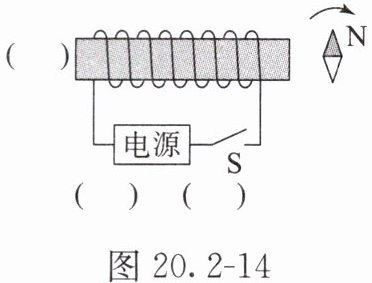

2. 如图 20.2 - 14 所示，闭合开关 S 后，位于螺线管右侧的小磁针 N 极顺时针旋转 90°。请在对应括号中标出电源的“+”“-”极和通电螺线管左侧的极性。

答案：
2. 如答图20.2−2所示

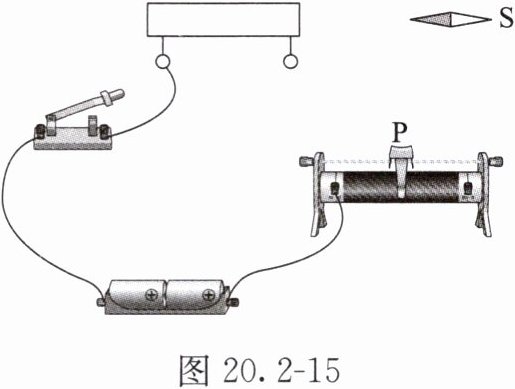

3. 如图 20.2 - 15 所示，小磁针可自由转动，闭合开关，小磁针最后静止时右端的磁极为 S 极，请你用笔画线代替导线将电路连接完整，并完成螺线管上导线的绕线，使滑动变阻器的滑片移动时可以改变螺线管的磁性强弱。

答案：

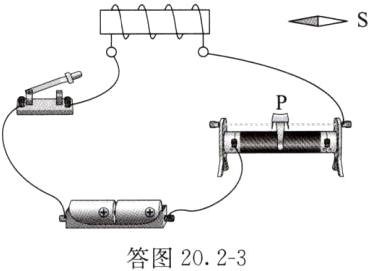

3. 如答图20.2−3所示

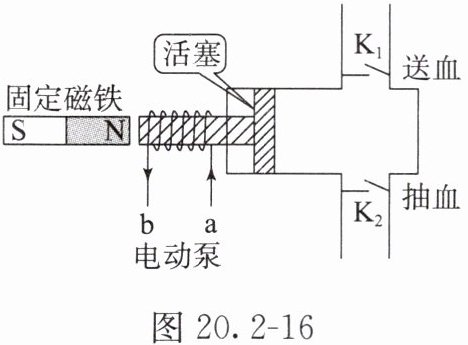

4. (2024·山东淄博)心肺机用“电动泵”替代心脏，推动血液循环，电动泵的工作原理如图 20.2 - 16 所示，将线圈 ab 固定在活塞一端，利用其与固定磁铁间的相互作用带动活塞运动，从而使血液定向流动。阀门 K₁、K₂ 都只能单向开启，反向则封闭管路，当线圈中的电流从 a 流向 b 时，下列说法正确的是(C)

A.线圈周围有磁场和磁感线
B.线圈左端是 N 极
C.活塞将向左运动
D.此时电动泵处于送血状态

答案： 4. C
[解析]通电导线周围存在磁场，磁感线是为了描述磁场而引入的假想曲线，实际并不存在，故选项A错误；电流从a流向b 时，根据安培定则可知，线圈右端是N极、左端是S极，故选项B错误；根据“异名磁极相互吸引”可知，活塞将向左运动，故选项C正确；由题图可知，活塞向左运动时，电动泵内容积变大，则阀门K₁关闭、K₂打开，此时电动泵处于抽血状态，故选项D错误。故选C。

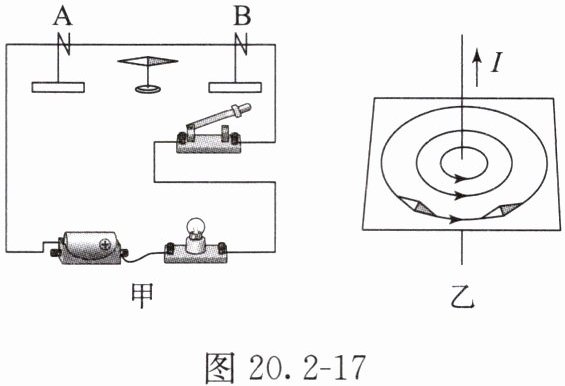

5. 如图 20.2 - 17 甲所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。接通电路后，观察到小磁针顺时针偏转。
（1）实验中小磁针的作用是________________________，这里用到的研究方法是________。
（2）该实验说明通电导线周围存在________，这种现象称为电流的________效应；此现象最早是由物理学家________发现的。
（3）断开电路，小磁针________（选填“会”或“不会”）回到原来位置。小明在其他实验条件不变的情况下，改变通电直导线的电流方向，闭合开关后，小磁针将________（选填“顺时针转动”“逆时针转动”或“静止不转动”）。
(4)图甲中的直导线 AB 是南北(选填“南北”或“东西”)方向放置在小磁针上方的。
(5)通电直导线周围的磁场分布如图 20.2 - 17 乙所示，它的磁感线是以电流为中心的一系列同心圆，越靠近圆心位置，磁场越强(选填“强”或“弱”)；若将小磁针由通电直导线下方移至直导线上方，小磁针偏转的方向会(选填“会”或“不会”)改变。

答案： 5.
(1) 检验通电导线周围是否存在磁场　转换法
(2) 磁场　磁　奥斯特
(3) 会　逆时针转动
(4) 南北
(5) 强　会
