《2025年人教金学典同步解析与测评九年级物理全一册人教版》

【典例1】

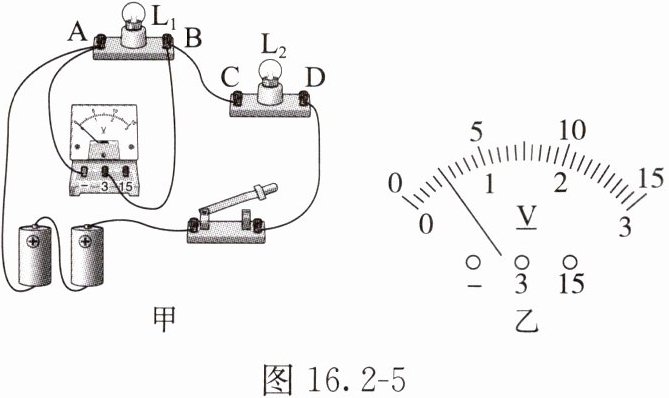

聪聪在探究串联电路中用电器两端的电压与电源两端的电压的关系的实验中，连接了如图16.2 - 5甲所示的电路，电源为两节新干电池。

(1)聪聪在连上最后一根导线时，L₁不发光、L₂发光，且电压表的示数为0，则他在连接电路时存在的错误是______，此时电路中的故障可能是______。
(2)聪聪排除故障并纠正错误后重新实验，某次测量时，电压表的示数如图16.2 - 5乙所示，电压表的示数是______V。
(3)在测量完L₁两端的电压后，聪聪想移动一根导线来测量两个小灯泡两端的总电压，请你在图甲中要移动的导线上画“×”，并用笔画线表示导线正确连接电路。

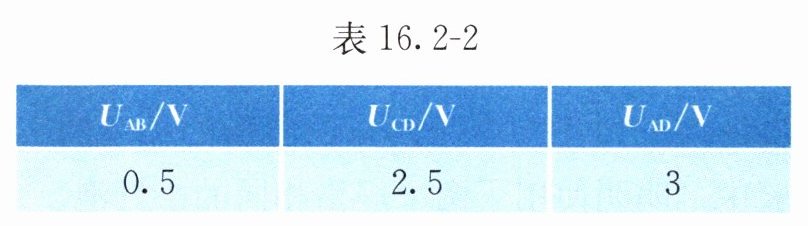

(4)完成实验后，聪聪记录的数据如表16.2 - 2所示。

由此初步得出结论：在串联电路中，______(写表达式)。此实验在设计方案上存在的不足之处是______，改进方法是______。

答案： 1.
(1)连接电路时开关未断开 L₁短路
(2)0.5
(3)如图16.2 - 6所示
(4)Uₐₙ = Uₐₙ + Uₙₙ 实验次数少，结论不具有普遍性 更换不同规格的小灯泡进行多次实验
