《2025年人教金学典同步解析与测评九年级物理全一册人教版》

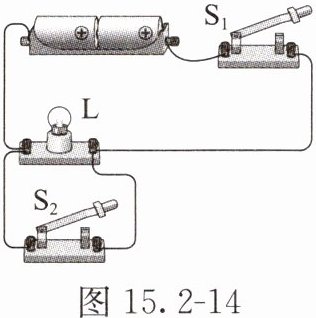

【典例2】在如图15.2 - 14所示的电路中：当S₁和S₂都断开时，这种情况称为断路；当S₁和S₂都闭合时，这种情况称为短路；当S₁闭合、S₂断开时，这种情况称为通路。

答案： 答案 断 短 通

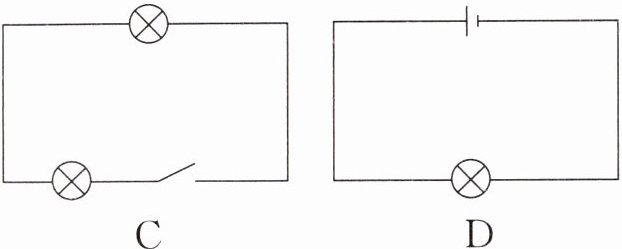

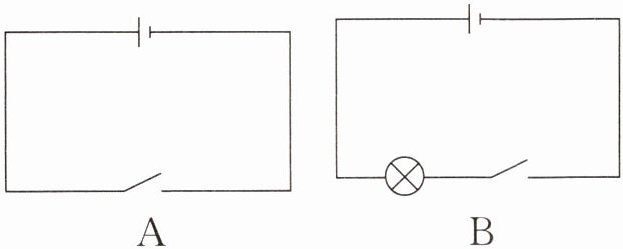

1. 下列电路图规范、正确的是( )

答案： 1. B

2. 把电池和玩具电风扇连接起来的实物图如图15.2 - 15所示。请在虚线框内画出相应的电路图。玩具电风扇用其核心部件电动机—M—表示。

答案：
2. 如答图15.2−2所示

3. (2024·江苏徐州)如图15.2 - 16所示，闭合开关，电路所处的状态是( )

A.通路
B.断路
C.短路
D.无法判断

答案： 3. C

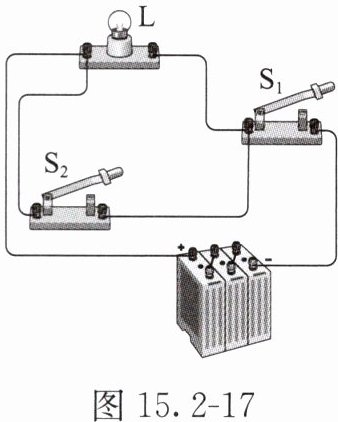

4. 如图15.2 - 17所示，当S₁闭合、S₂_______时，小灯泡发光；当开关S₁和S₂都断开时，电路处于_______状态。

答案： 4. 断开　断路
