【典例2】
在探究并联电路中各支路用电器两端的电压与电源两端的电压的关系的实验中，明明使用了两个规格相同的小灯泡。

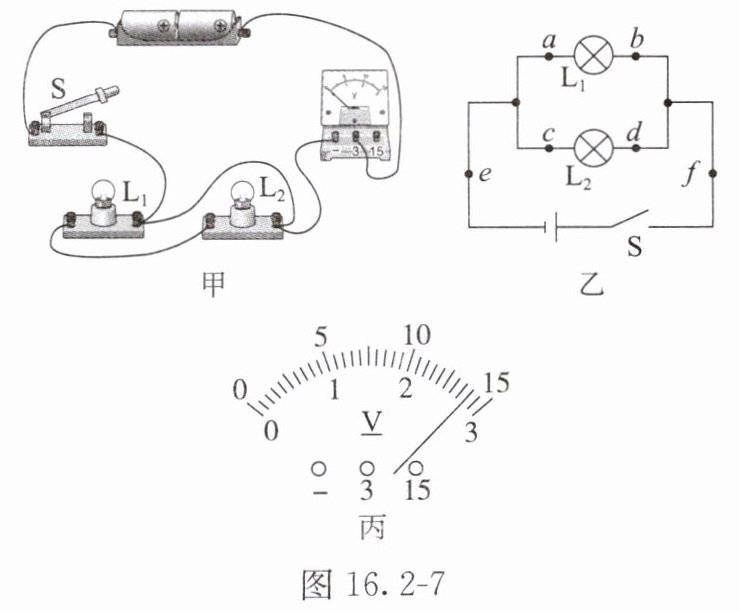

(1)如图16.2 - 7甲所示，明明已完成部分电路连接，闭合开关S，小灯泡L₁、L₂的发光情况是两个灯泡都不发光，电压表有(选填“有”或“无”)示数，请用笔画线在图中增加一条导线，使电路连接完整(导线不能交叉)。

(2)如图16.2 - 7乙所示电路，将电压表正确接在a、b两点，闭合开关S后，电压表的示数如图16.2 - 7丙所示，则电压表的示数为2.8V。
(3)依次将电压表改接到c、d两点和e、f两点，发现电压表的示数与(2)中电压表的示数相同，由此他得出结论：在并联电路中，各支路两端的电压相等且等于电源两端的电压，此实验不科学(选填“科学”或“不科学”)，接下来应该进行的操作是更换不同规格的小灯泡进行多次实验。

答案： 1.
(1)两个灯泡都不发光 有 电路连接如图16.2 - 8所示
(2)2.8
(3)不科学 更换不同规格的小灯泡进行多次实验

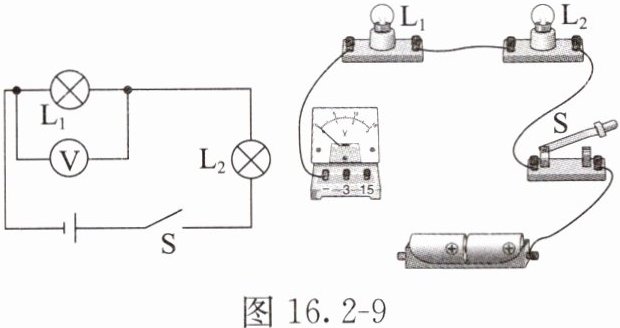

1. 根据图16.2 - 9中的电路图，用笔画线表示导线将实物电路补充完整（电源为两节新干电池）。

答案：
1. 如答图16.2-1所示
