2. 在练习使用滑动变阻器的实验中，连接如图 17.1 - 12 所示的电路，其中有两个实验操作要求：

(1) 闭合开关 $S$，调节滑动变阻器，使电阻为 $R$ 的定值电阻两端的电压变化为 $2V$、$4V$、$6V$ 等；
(2) 换不同的定值电阻，如 $5\Omega$、$10\Omega$、$15\Omega$，闭合开关，调节滑动变阻器，保持每次接入的定值电阻两端的电压不变。
我们尝试总结此实验中滑动变阻器在电路中的作用有：①保护电路；②改变定值电阻两端的电压；③保持定值电阻两端的电压不变；④改变定值电阻的电阻。对于以上分析，正确的是( )
A.只有①②
B.只有①③
C.只有①②③
D.①②③④都有

答案： C

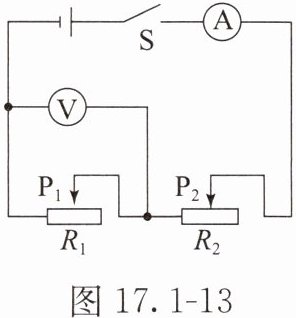

3. 小明准备利用如图 17.1 - 13 所示的电路进行探究实验，以下能完成探究并得出定量关系的是(A)
①保持 $P_1$ 滑片位置不变，移动 $P_2$ 滑片，探究电流与电压的关系
②保持 $P_2$ 滑片位置不变，移动 $P_1$ 滑片，探究电流与电阻的关系
③改变 $P_1$ 滑片位置后，移动 $P_2$ 滑片，保持电压表的示数不变，探究电流与电阻的关系

A.①
B.②
C.①②
D.①③

答案： A

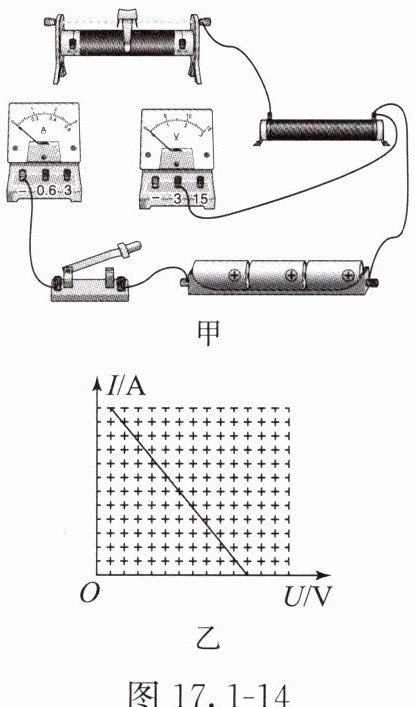

4. 物理兴趣小组的同学利用图 17.1 - 14 甲所示电路探究电流与电压的关系，其中电源为三节新干电池。

(1) 请用笔画线表示导线完成实物电路连接。要求电流表选用的最大测量值为 $0.6A$，且滑片向左移动时，电流表的示数变大。
(2) 电路连接完成后，小明建议对电路进行检查后再闭合开关，请你提出一条需要检查的内容：______。
(3) 检查无误后，闭合开关，移动滑动变阻器的滑片，发现电压表始终无示数，电流表有示数且有明显变化。经检查，电表均完好，电路有一处存在故障，则故障是定值电阻短路。

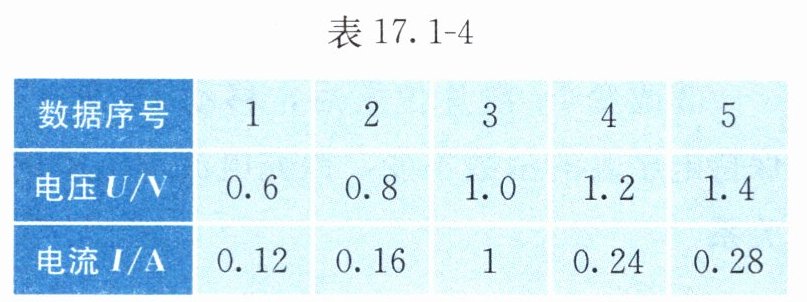

(4) 排除故障后，继续实验，调节滑片至不同位置，并将相应电表的示数记录在表 17.1 - 4 中。

①存在明显错误的数据是1 A。
②排除错误数据后，小组得出结论“通过导体的电流与导体两端的电压成正比”。老师提醒他们得出的实验结论缺少一个必要前提，这个前提条件是电阻一定时。
(5) 为使结论更具有普遍性，下列方案中合理的是A(填选项)。
A. 换用电阻不同的定值电阻重复实验
B. 用刚才的实验器材进行多次实验
(6) 实验后，小明发现另一组的同学画出了如图 17.1 - 14 乙所示的图像，所反映的规律与自己所在组的不同，该组同学实验中可能存在的问题是电压表并联在滑动变阻器两端。

答案：
（1）如答图17.1-1所示

（2）滑动变阻器的滑片是否在最大电阻处（或接线柱是否拧紧，答案合理即可）
（3）短路
（4）①1 A ②电阻一定时
（5）A
（6）电压表并联在滑动变阻器两端
