《2025年人教金学典同步解析与测评九年级物理全一册人教版》

1. 关于生活中常见的电压值，下列说法正确的是(C)

A.电子手表用氧化银电池的电压为1V
B.家用空调工作的电压为110V
C.手机电池的电压约为3.7V
D.一节铅蓄电池的电压为1.5V

答案： 1.C

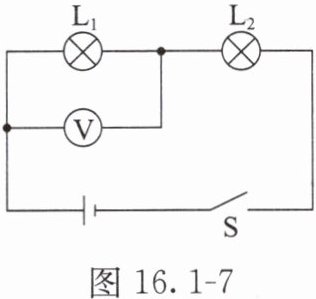

2. 如图16.1-7所示，闭合开关S后小灯泡L₁、L₂都不亮，电压表无示数，用导线分别并联在L₁、L₂和S两端，当导线接在L₂两端时，L₁亮。这个电路的故障可能是(D)

A.L₁短路
B.S断路
C.L₁断路
D.L₂断路

答案： 2.D

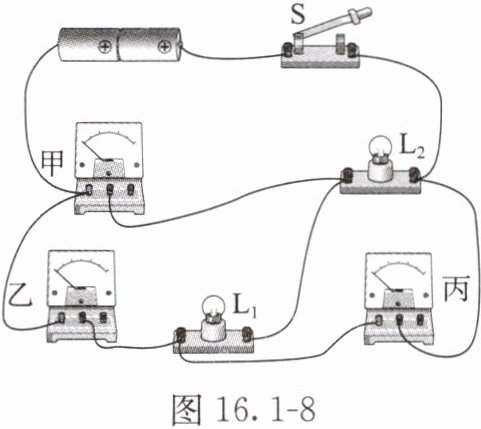

3. 如图16.1-8所示，实物电路由电源，开关S，两个小灯泡L₁、L₂和甲、乙、丙三个电表(电流表或电压表)组成。闭合开关后，两只灯泡均发光。下列关于甲、乙、丙三个电表的判断，正确的是(A)

A.乙是电流表，甲、丙是电压表
B.甲是电压表，乙、丙是电流表
C.丙是电压表，甲、乙是电流表
D.甲是电流表，乙、丙是电压表

答案： 3.A

4. 小明用电压表测量串联电路中小灯泡L₁两端的电压，如图16.1-9所示为他连接的实物电路，其中有一根导线连接错误，请在错误的导线上画“×”，并用笔画线表示导线将电路连接完整。

答案：
4.如答图16.1-2所示

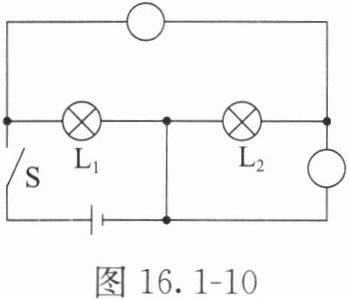

5. 如图16.1-10所示，当开关S闭合后，若要使小灯泡L₁和L₂并联，请在图中圆圈内填入合适的电表。

答案：
5.如答图16.1-3所示
