《2025年人教金学典同步解析与测评九年级物理全一册人教版》

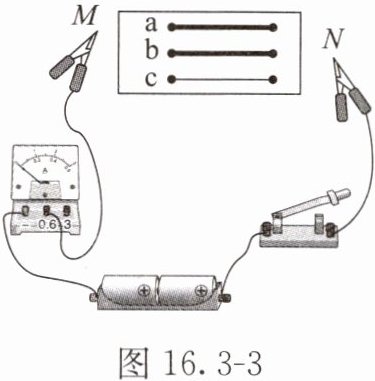

【典例2】如图16.3 - 3所示，在探究导体的电阻跟哪些因素有关的实验中，a、b、c三条金属电阻丝长度相同；a为锰铜合金丝，b、c为镍铬合金丝；b的横截面积是c的横截面积的2倍，a、b的横截面积相同。
(1) 连接电路时，开关应处于状态。
(2) 为了探究电阻跟导体的横截面积的关系，应该选用编号两根电阻丝分别接入电路进行实验。
(3) 若选用a、b两根电阻丝分别接入电路M、N间，是探究电阻与的关系。
(4) 该实验通过的大小来反映导体电阻的大小，这种方法叫作法。

答案：
(1) 断开
(2) b、c
(3) 导体的材料
(4) 电流表示数，转换

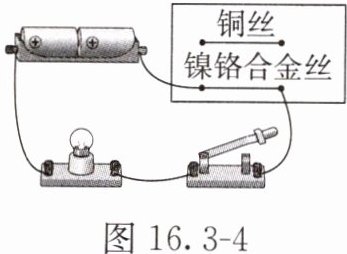

1. 如图16.3 - 4所示，把长短、粗细相同的铜丝和镍铬合金丝分别接入电路。闭合开关后，发现把镍铬合金丝接入电路时灯泡亮度更暗，这是因为镍铬合金丝的电阻更大，导致电路中的电流更小，从而影响灯泡的亮度。

答案： 1. 电阻 电流
