《2025年南通小题课时作业本九年级物理上册苏科版》

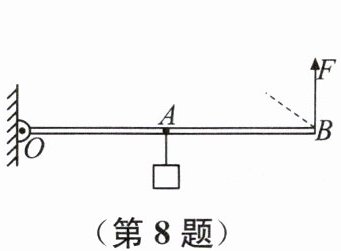

8 如图所示,轻质杠杆OB可绕O点转动,OA= AB.在A点悬挂物体,在B点竖直向上拉动杠杆使其始终保持水平平衡,拉力为F.下列说法正确的是 (C)

A.F的大小为物重的2倍
B.物重增加5 N,F的大小也增加5 N
C.物体悬挂点右移,拉力F会增大
D.将F改为沿图中虚线方向,拉力F会减小

答案： C

9 如图所示,AOB为一杠杆,O为支点,杠杆重不计,AO= OB.在杠杆右端A处用细绳悬挂重为G的物体,当AO段处于水平位置时,为保持杠杆平衡,需在B端施加最小的力为$F_1;$当BO段在水平位置时保持杠杆平衡,这时在B端施加最小的力为$F_2.$则 (B)
A. F_1＜F_2
B. F_1＞F_2
C. F_1= F_2
D. 无法比较

答案： B

10 图中利用羊角锤撬钉子,在锤柄A点处画出所施加的最小动力F和其力臂l.

答案：

11 易错题 如图所示,用一根细绳将杠杆AOB在O点悬挂起来,B处挂一重物G,请你在杠杆上画出最小的动力$F_1$及对应的动力臂$L_1,$使杠杆在图中位置平衡.

答案：

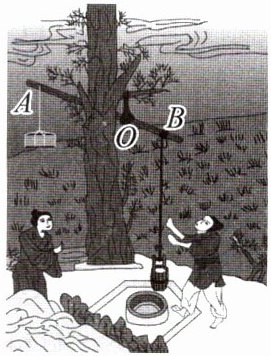

12 (2023无锡)如图所示是《天工开物》中记载的我国传统提水工具“桔槔”,用绳子系住一根直的硬棒的O点作为支点,A端挂有重为40 N的石块,B端挂有重为20 N的空桶,OA长为1.2 m,OB长为0.6 m.使用时,人向下拉绳放下空桶,装满重为100 N的水后向上拉绳缓慢将桶提起,硬棒质量忽略不计.下列说法中正确的是 (D)

A.向下拉绳放下空桶时桔槔为省力杠杆
B.向下拉绳放下空桶时拉力为20 N
C.向上拉绳提起装满水的桶时桔槔为费力杠杆
D.向上拉绳提起装满水的桶时拉力为40 N

答案： D
