《2025年南通小题课时作业本九年级物理上册苏科版》

例1 我们使用开瓶器开汽水瓶时(如图甲所示),可以简化成如图乙这样的杠杆,O为支点. 若动力$F_{1}和阻力F_{2}$都与杠杆垂直,且$AO:BO= 3:1$,$F_{2}= 60\ \text{N}$,则$F_{1}= $20N.

答案： 20

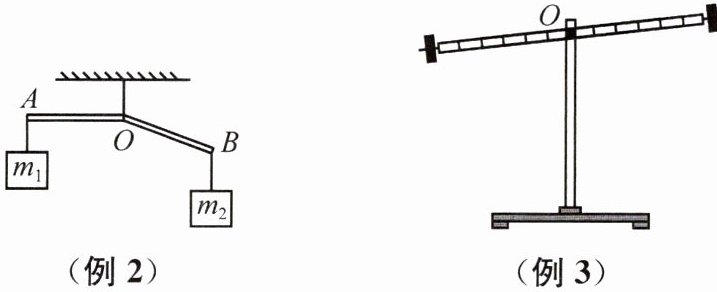

例2 (2023哈尔滨南岗月考)如图所示的杠杆用细线悬挂起来,在A、B两端分别挂上质量相同的重物$m_{1}$、$m_{2}$时,杠杆平衡,此时AO恰好处于水平位置,不计杠杆重力,则AO与OB的关系为(C)

A.$AO＞OB$
B.$AO= OB$
C.$AO＜OB$
D.无法判断

答案： C

例3 如图所示,杠杆在图示位置静止,此时是(填“是”或“不是”)平衡状态. 实验时为了消除杠杆自重对杠杆平衡的影响,且便于直接从杠杆上读出力臂的大小,应将杠杆调到水平位置平衡,杠杆平衡后,在实验过程中,不可以(填“可以”或“不可以”)再调节螺母.

答案： 是 水平 不可以

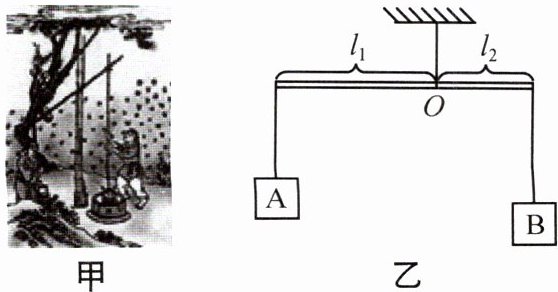

例4 图甲是《天工开物》中记载的三千多年前在井上汲水的装置——桔槔. 图乙是它水平静止时的示意图,若杠杆的支点O距左端$l_{1}= 0.5\ \text{m}$,距右端$l_{2}= 0.2\ \text{m}$. 杠杆左端悬挂配重物体A的重力为40 N,右端挂一水桶B,若不计杆重,求水桶B的重力.

答案： 设杠杆右端的拉力为 $ F_{\text{B}} $，根据杠杆平衡条件可得 $ G_{\text{A}} × l_{1}=F_{\text{B}} × l_{2} $，即 40 N×0.5 m=$ F_{\text{B}} $×0.2 m，解得 $ F_{\text{B}} $=100 N，水桶 B 的重力为 100 N.
