7 (2024南通)钓鱼活动深受人们喜爱.如图所示是钓鱼的情景,你认为最合理的拉起鱼竿的方式是(C)

答案： C

8 易错题 如图所示是指甲剪的示意图,F是剪指甲时施加的一个力,则关于指甲剪的下列说法正确的是(C)
A.指甲剪只由一个杠杆组成
B.指甲剪由两个杠杆组成
C.对杠杆ABC,若以B为支点,则动力臂是L
D.对杠杆ABC,若以B为支点,则动力臂是BC

答案： C

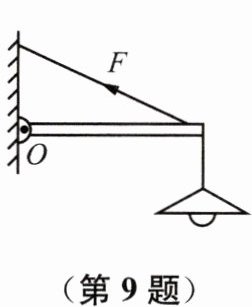

9 (2023淮安)如图所示,O为支点,画出力F的力臂l.

答案：

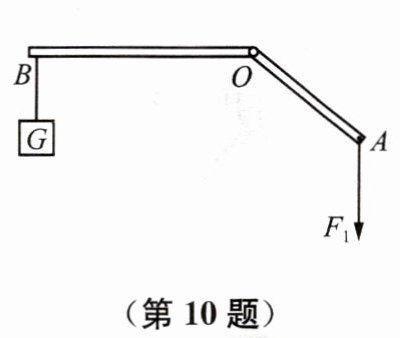

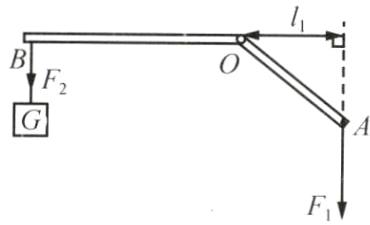

10 (2023南通)如图所示,轻质杠杆AOB保持静止,O为支点,请作出动力$F_{1}的力臂l_{1}和阻力F_{2}$.

答案：

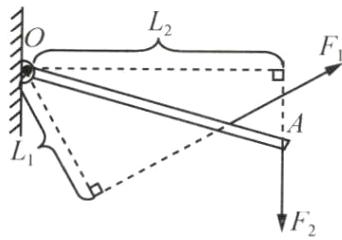

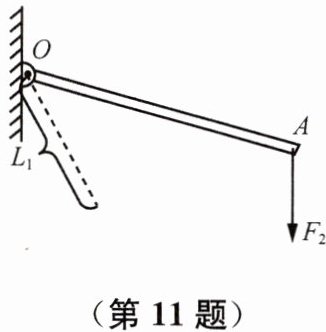

11 易错题 如图所示,杠杆OA在力$F_{1}$、$F_{2}$的作用下处于静止状态,在图中画出力$F_{2}的力臂L_{2}和力臂L_{1}对应的力F_{1}$.

答案：

12 (2023盐城滨海期中)如图所示是教室壁挂式实物展台示意图,MN为展示台面,PQ为连杆拉住展示台,m为展示物,下列能正确表示展台杠杆模型的是(B)

答案： B
