《2025年南通小题课时作业本九年级物理上册苏科版》

7 下列关于滑动变阻器和电阻箱的说法中,正确的是 (D)
A.它们都能任意连续改变接入电路的电阻大小
B.它们都能显示接入电路的电阻大小
C.它们都是靠改变导线的粗细来改变电阻的
D.它们都能逐渐改变所在电路的电流大小

答案： D

8 (易错题)如图所示,将两个滑动变阻器串联起来,将a端和b端接入电路中,要使两个滑动变阻器的总电阻最大,那么这两个变阻器的滑片的位置为 (D)

$A. P_1$在最左端$,P_2$在最右端
$B. P_1$在最右端$,P_2$在最左端
$C. P_1$在最右端$,P_2$在最右端
$D. P_1$在最左端$,P_2$在最左端

答案： D

9 (易错题)在如图所示的两个电路中,电源电压相等,闭合开关S,当滑动变阻器的滑片P都向右滑动时,灯泡$L_1、$$L_2$的亮度变化正确的是 (B)

答案： B

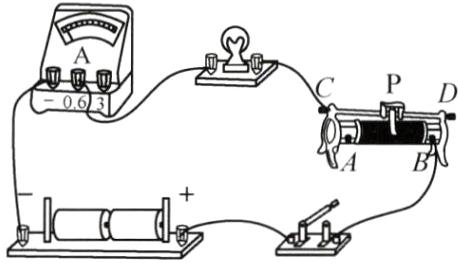

10 用滑动变阻器改变小灯泡的亮度.
(1)要求滑动变阻器滑片向左移动时能使灯泡亮度变暗. 请用笔画线代替导线连接实物,并在虚线框内画出相应的电路图.

(2)开关闭合前,滑动变阻器的滑片P应滑到______(填“A”或“B”)端.
(3)想使小灯泡变亮,滑片应向______(填“左”或“右”)端滑动,这时,电流表的示数将______.
(4)开始实验后,甲同学发现无论如何移动滑片P,灯的亮度都不发生变化,而且一直很亮,这可能是______,一同学发现移动滑片P时,灯忽亮忽熄,这可能是______.

答案：

(1)
　　　
　　
(2)A
(3)右 变大
(4)同时连接了滑动变阻器上面两个接线柱 滑片接触不良

11 如图所示是用滑动变阻器调节灯泡亮度的几种方案,你认为可能达到目的的方案是 (A)

答案： A
