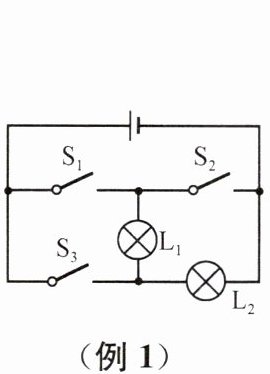

(1)若使$L_1、$$L_2$串联,则应闭合S₁,断开S₂、S₃.
(2)若使$L_1、$$L_2$并联,则应闭合S₂、S₃,断开S₁.
(3)如果闭合$S_1、$$S_3$而断开$S_2,$则灯L₂亮.
(4)同时闭合开关S₁和S₂是不允许的.

答案：
(1)S₁ S₂、S₃
(2)S₂、S₃ S₁
(3)L₂
(4)S₁ S₂

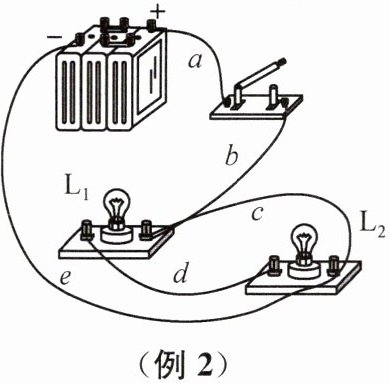

例 2 在连接电路时,如发现有连接错误,不少同学习惯于将电路全部拆散,重新连接.其实,有时只要思考一下,拆除或改接某些导线就能解决问题.如图所示是某同学连接的电路.


(1)如果合上开关,将出现 (填“通路”“断路”或“短路”)现象.
(2)对于这个电路,只需拆除 导线,就能成为一个正确的串联电路.
(3)对于这个电路还可以只改动一根导线(在所改动的导线上打“×”并画出正确的导线),就能成为一个正确的并联电路.

答案：

(1)短路　
(2)c
(3)
　　　　　
　　　或
