《2025年南通小题课时作业本九年级物理上册苏科版》

6 在如图所示的电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是 (D)

答案： D

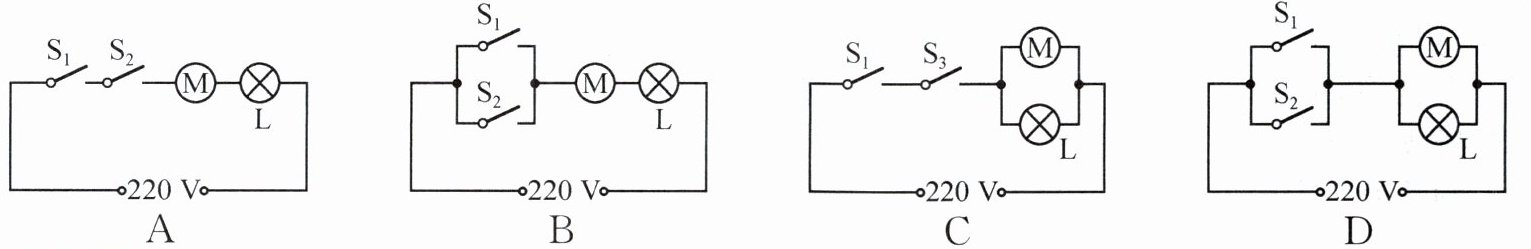

7 (2024 镇江)某学校电动门既可以用遥控器开启,也可以用按钮开关开启. 电动门开启时,电动机工作,警示灯L亮起. 若取下警示灯L,电动机仍能工作,按下遥控器相当于$S_1$闭合,按下按钮开关相当于$S_2$闭合,符合上述要求的电路是 (D)

答案： D

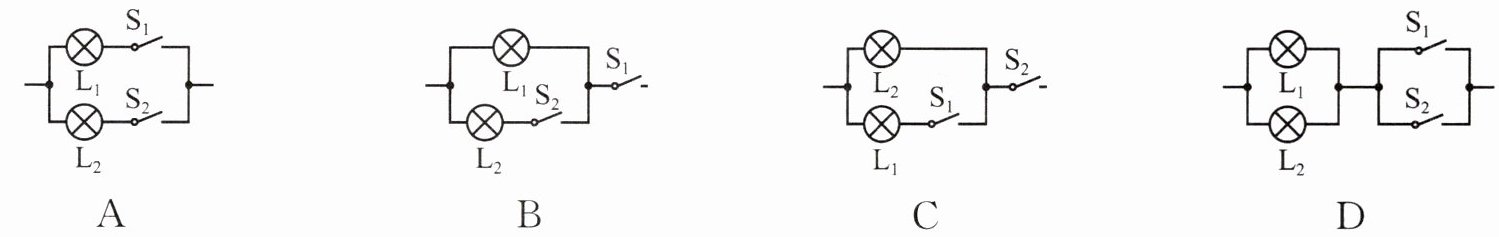

8 易错题 (2023 安徽)老师给小龙一个密封盒,其表面可见两个开关$S_1、$$S_2$和两盏灯$L_1、$$L_2. $为了探究开关和灯在密封盒内是如何连接的,小龙进行了如下操作：先闭合$S_1,$只有灯$L_1$发光；又闭合$S_2,$两灯都发光；再断开$S_1,$两灯都熄灭. 符合上述实验结果的连接方式为 (B)

答案： B

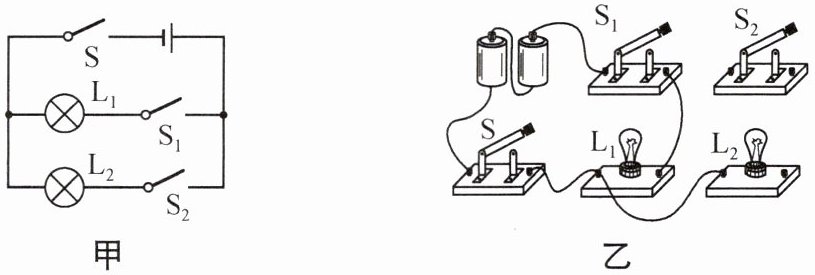

9 易错题 根据图甲所示的电路图,请你用笔画线代替导线完成图乙中实物的连接.

答案：

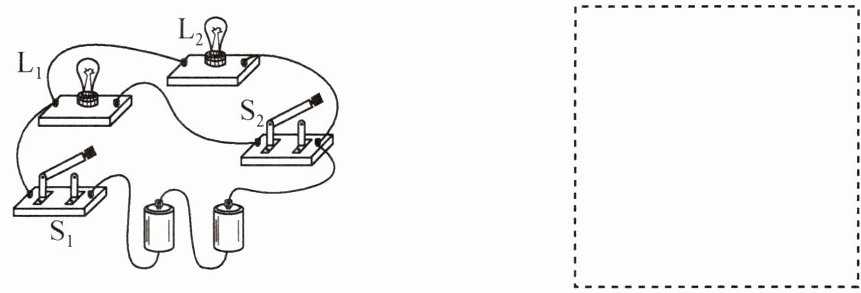

10 按如图所示的实物图,在虚线框内画出它相应的电路图.

答案：

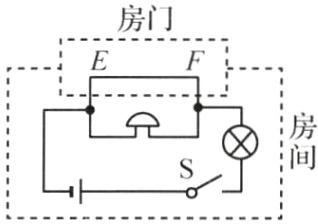

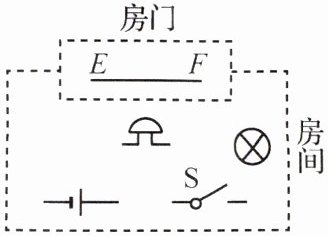

11 提素养 请设计一个自动防盗报警电路. 要求：晚间开关S闭合后,指示灯亮,电铃不响；当房门被打开时,细导线EF被扯断,指示灯亮并且电铃发声报警. 请你按要求连接电路图.

答案：
