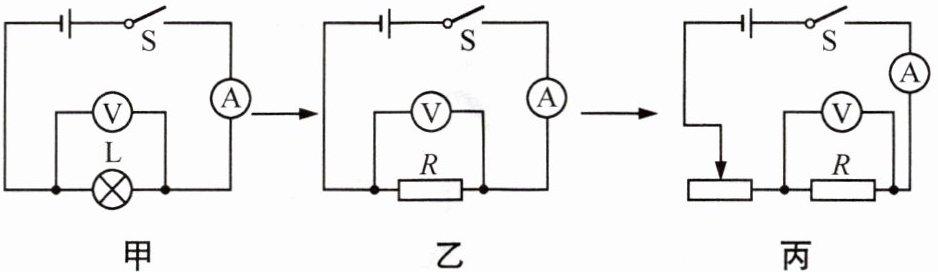

例1 (2024无锡江阴期末)小明和同学们在做电学实验过程中,他们经过讨论,依次改进了"探究电流跟电压的关系"的实验电路图,如图甲、乙、丙所示.下列说法正确的是 (
A.图甲改进为图乙:为保证实验过程中电压这一因素不变
B.图乙改进为图丙:实现多次实验,得到电流跟电压之间的定量关系
C.图丙:移动滑动变阻器的目的是保持电阻R两端电压不变
D.图丙:实验的结论是:电压跟电流成正比
B
)A.图甲改进为图乙:为保证实验过程中电压这一因素不变
B.图乙改进为图丙:实现多次实验,得到电流跟电压之间的定量关系
C.图丙:移动滑动变阻器的目的是保持电阻R两端电压不变
D.图丙:实验的结论是:电压跟电流成正比
答案：
B
例2 如图所示,在探究"电流与电阻的关系"实验中,把电流表连入电路时,必须使电流从
正
接线柱流入.每次更换电阻后,在调节滑动变阻器
的同时,应观察电压
表,使其示数保持不变.在A、B间接入5Ω的电阻时,电流表示数为0.4 A,若A、B间接入10Ω的电阻,记录的电流值为0.2
A.
答案：
正 滑动变阻器 电压 0.2
