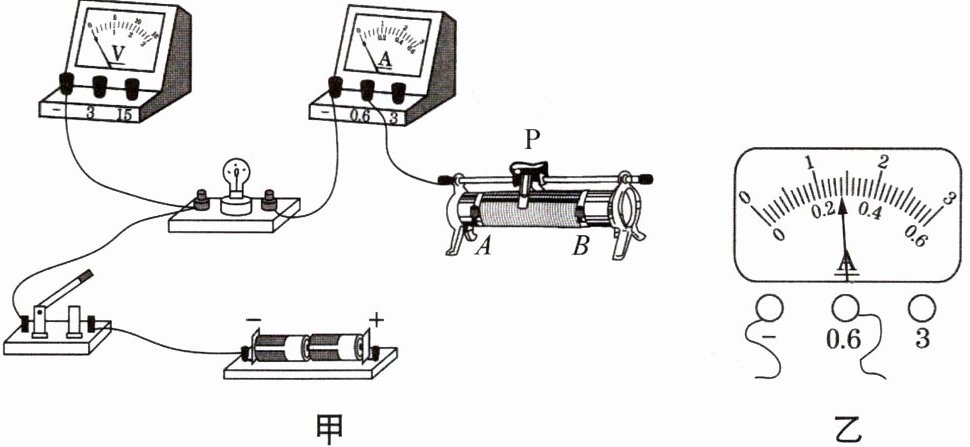

4 易错题 (2023淄博)用如图甲所示电路测量小灯泡的电阻,其中电源电压为3 V恒定不变,小灯泡正常发光时的电压为2.5 V,滑动变阻器规格为"20 Ω 1 A",导线若干(导线电阻忽略不计).

(1)请用笔画线代替导线,将电路连接完整(导线不能交叉),要求滑片P向左滑动时,滑动变阻器接入电路的电阻变大.
(2)小明连好电路,一闭合开关,小灯泡就发出耀眼的光.他在操作中的问题是______.
(3)问题解决后,闭合开关,移动滑动变阻器的滑片P,观察小灯泡的亮度,多次测量并记录数据(如表所示).当电压表的示数为2.5 V时,小灯泡正常发光,此时电流表示数如图乙所示为______A,计算此时小灯泡的阻值为______Ω(结果精确到0.1 Ω).
|实验次数|1|2|3|4|5|
|发光情况|不亮|微光|暗|明亮|耀眼|
|电压U/V|0.5|0.9|1.5|2.5|2.8|
|电流I/A|0.16|0.20|0.22|______|0.30|
|电阻R/Ω|______|______|______|______|______|
(4)对比小灯泡在不同亮度下的电阻,你的发现是______.实际生活中,在闭合开关的瞬间白炽灯灯丝容易烧坏,是因为此时灯丝的电阻______,电流较大,灯丝容易熔断.
(5)小明想用本实验器材探究电流和电压的关系,你认为是否可行并说明理由:______.

答案：

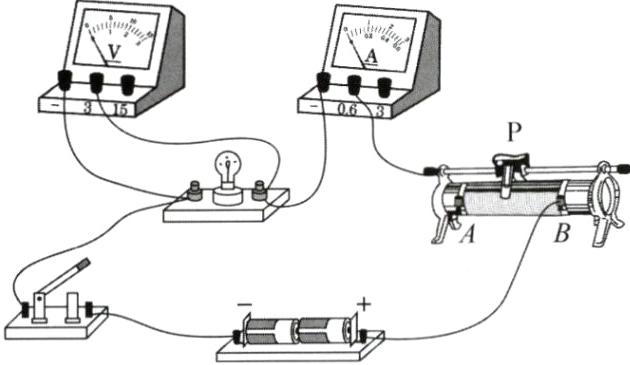

(1) 　
(2)闭合开关前滑动变阻器的滑片没有调到最大阻值处　
(3)0.28　8.9　
(4)灯泡的电阻随温度的升高而增大　较小　
(5)不可行，因为小灯泡的电阻随着温度的变化而变化

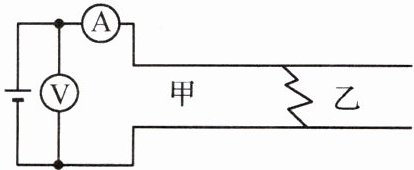

5 提素养 甲、乙两地相距40 km,在甲、乙两地之间沿直线架设了两条输电线,已知输电线每千米的电阻为0.2 Ω,现输电线在某处发生了短路,为确定短路位置,检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量.当电压表的示数为3 V时,电流表的示数为0.5 A,则接入电路中的输电线的电阻为______Ω,短路位置离甲地的距离是______km.


615

答案： 6　15
