《2025年南通小题课时作业本九年级物理上册苏科版》

7 探究并联电路的特点.

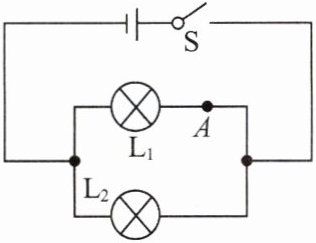

(1)在如图所示的电路中,断开开关S,两盏灯都不发光,说明干路开关控制整个电路;将开关S改接到A点后断开,发现只有L₂发光,说明位于支路的开关控制它所在的支路,同时说明在并联电路中,各支路的用电器互不影响.

(2)若将图中实验电路的开关S闭合后,将灯$L_1$两端用导线连接起来,闭合开关,则灯$L_1$不亮,灯$L_2$不亮.此时电路的状态是电源短路.

答案： （1）整个电路 L₂ 互不影响 （2）不亮 不亮 电源短路

(1)在连接图甲电路的过程中,下列要求中没有必要的是A.
(2)如图甲所示,当两灯亮后,若将灯$L_1$从灯座上取下,则灯$L_2$会熄灭,说明在串联电路中,各个用电器之间相互影响.
(3)在图甲电路中,若把一根导线接在小灯泡$L_2$的两端,会看到小灯泡$L_1$亮,说明在串联电路中,一个用电器因短路而停止工作,其他用电器仍能工作.
(4)在图乙所示,导线e只有一端连接在电源正极上,为了形成并联电路,小强需要把导线e的另一端连接到电路中的A或C.

答案： （1）A （2）熄灭 相互 （3）亮 仍能 （4）A C

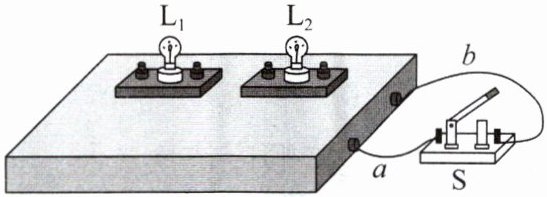

9 新情境(2023 河北期末)如图所示是一个有盖的木盒,电路的部分连接情况隐藏在盒内.闭合开关时,两只灯泡都亮了,断开开关时,两只灯泡都熄灭.现在有以下 4 种操作,其中 2 种操作均可判断灯泡连接方式的为 (B)
①拧下灯泡$L_1;②$拆除导线a;③拧下灯泡$L_2;④$拆除导线b

A.①②
B.①③
C.②③
D.②④

答案： B
