《2025年南通小题课时作业本九年级物理上册苏科版》

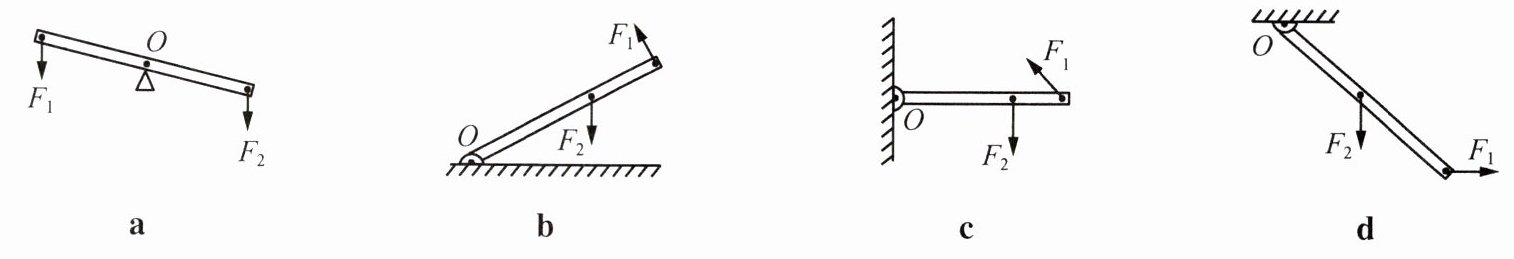

例4 在下列图中画出力$F_{1}$、$F_{2}的力臂l_{1}$、$l_{2}$.

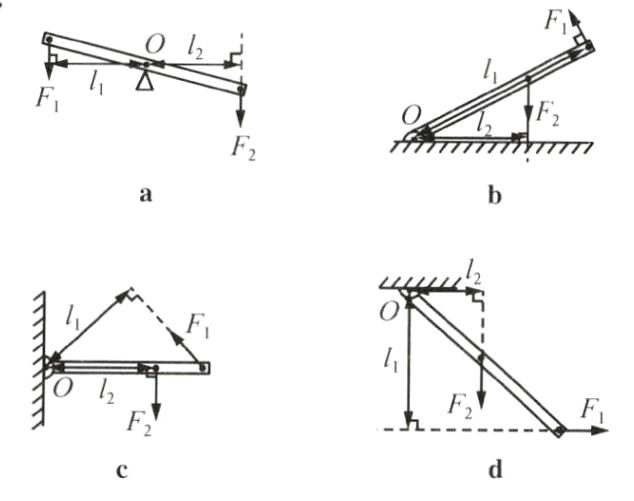

答案：

1 人们把在力的作用下绕一固定点转动的硬棒叫作杠杆.从支点到动力作用线的距离叫作动力臂.动力和阻力的方向不一定(填“一定”或“不一定”)是相反的.

答案： 固定点 动力臂 不一定

2 如图所示,小华用笤帚扫地,其支点位于图中C点处,动力作用在B点处,阻力的方向向右.

答案： C B 右

3 如图所示,用硬棒BCDA撬起大石头,向上、向下用力都可以.当用向下的力$F_{下}$撬大石头时,是以D(填字母)为支点;当用向上的力$F_{上}$撬大石头时,是以B(填字母)为支点,此时动力的力臂是AB.

答案： D B AB

4 小林同学在农村老家发现一种“舂米对”的古代简单机械,它的实质是一种杠杆,其示意图如图所示.使用这个装置时,人在A端用力把它踩下后立即松脚,B端就会立即下落,打在石臼内的谷物上,从而把谷物打碎.用力将它踩下去的过程中,动力是脚踩的力(填“自身的重力”或“脚踩的力”),脚开打到打在石臼内的谷物时,自身的重力是动力(填“动力”或“阻力”).

答案： 脚踩的力 动力

5 下列关于杠杆的说法正确的是(D)
A.作用在同一杠杆上的动力和阻力方向一定相反
B.支点一定在杠杆的中点
C.动力作用点与阻力作用点一定在支点的两侧
D.杠杆可以是弯的

答案： D

6 如图所示,杠杆处于平衡状态,作用在A点的4个力中力臂最大的是(B)
A.$F_{1}$
B.$F_{2}$
C.$F_{3}$
D.$F_{4}$

答案： B
