例 3 小华用普通灯泡制作了一根发光棒,如图所示.闭合开关,众小灯齐发光;一段时间后,其中一小灯熄灭,其他灯泡继续发光.关于上述现象,下列猜想中合理的是 (B)

A.该小灯处断路,众小灯串联

B.该小灯处短路,众小灯串联
C.该小灯处短路,众小灯并联
D.以上情况都有可能

答案： B

1 在如图所示的电路中,电铃和电灯是并联的.若只需电铃工作时,应闭合开关S、S₂;若只需电灯工作时,应闭合开关S、S₁;若只闭合$S_1、$$S_2,$电铃和电灯都不能(填“能”或“不能”)工作.

答案： 并 S、S₂ S、S₁ 不能

家中电视机与电冰箱是并联连接的,教室里电灯开关和电灯是串联连接的.汽车在转弯时,位于同侧的前后两个转向灯会同时闪亮,但偶尔也有车在转弯时,只亮前灯或后灯,则位于汽车同侧的前后两个转向灯的连接方式为并联.要打开转向灯,司机需拨动一下方向盘的一根杆子,这根杆子的作用相当于电路中的开关.

答案： 并 串 并联 开关

3 某电路板上有两只小灯泡和一个开关,当开关闭合时,两灯都发光;开关断开,两灯都熄灭,这两只小灯泡的连接方式是 (B)
A.一定串联
B.可能串联,也可能并联
C.一定并联
D.无法确定

答案： B

4 在如图所示的电路中,当开关S闭合时,灯泡$L_1、$$L_2$组成的电路为并联的是 (B)

答案： B

5 在参观人民检察院未成年人法治教育基地时,小明发现,在一处地面上有“沉迷网络”“交友不慎”两个圆形模块.用脚踩其中任何一个模块,与模块连接的电视上就会播放相应的教育短片.下列有关分析正确的是 (B)
A.两个模块相当于开关,彼此串联
B.两个模块相当于开关,彼此并联
C.两个模块相当于电源,彼此并联
D.两个模块相当于电源,彼此串联

答案： B

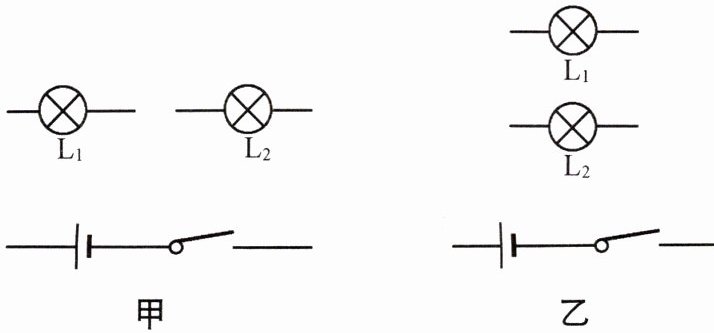

6 易错题 将图甲中电灯$L_1$和$L_2$并联起来,将图乙中电灯$L_1、$$L_2$串联起来.

答案：
