《2025年南通小题课时作业本九年级物理上册苏科版》

5 小明用如图所示装置进行“探究杠杆平衡条件”的实验,实验中每个钩码重0.5 N.
(1)在实验前,杠杆静止在图甲中的位置,此时杠杆处于平衡状态. 为使杠杆水平平衡,小明应将右端的平衡螺母向右调节.
(2)将杠杆调节水平平衡的好处是方便测量力臂.
(3)调平衡后,小明在图乙所示A位置处挂上4个钩码,要使杠杆在水平位置平衡,应在杠杆右侧的B点挂上总重3N的钩码.
(4)如图丙所示,在A点挂一定数量的钩码,用弹簧测力计在C点与水平方向成30°角斜向上拉杠杆,使杠杆在水平位置平衡,此时弹簧测力计的示数为3 N,则A点所挂钩码数量应为4个.
(5)本实验多次改变杠杆两端的钩码数量和所在位置主要是为了避免实验的偶然性，得出普遍规律.

答案：
(1)平衡 右
(2)方便测量力臂
(3)3
(4)4
(5)避免实验的偶然性，得出普遍规律

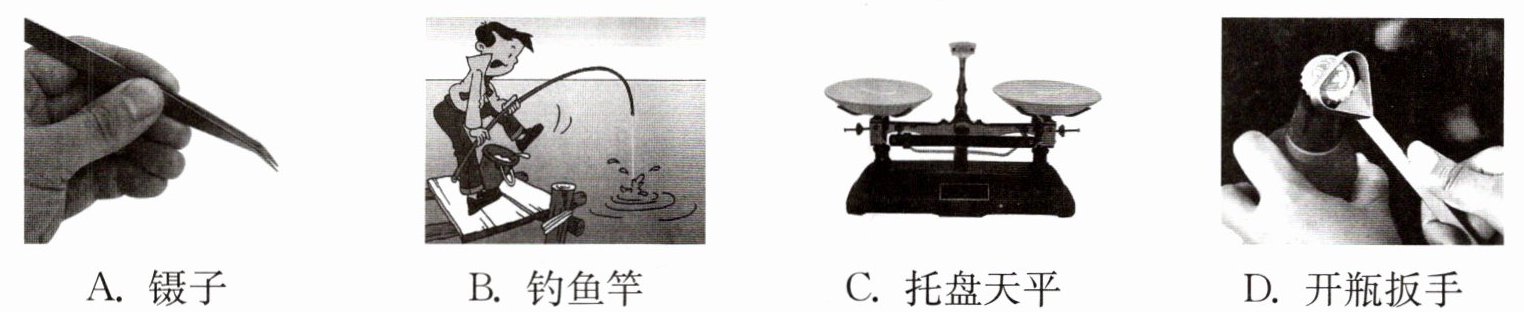

6 (2023 盐城)下列属于省力杠杆的是 (D)

A.镊子
B.钓鱼竿
C.托盘天平
D.开瓶扳手

答案： D

7 如图所示,OAB是杠杆,OA与杆AB垂直,在OA的中点挂一个20 N的重物,加在B点的动力使OA在水平位置保持静止(杠杆重力及摩擦均不计),则 (D)

A.该杠杆一定是省力杠杆
B.该杠杆一定是费力杠杆
C.作用点在B点的最小动力可能为10 N
D.作用点在B点的最小动力小于10 N

答案： D
