《2025年南通小题课时作业本九年级物理上册苏科版》

例3 (2024盐城滨海期中)如图甲、乙、丙三个电路,分别处于断路、短路、通路状态.其中甲、乙图中灯泡中没有电流通过,乙图中电源可能会被损坏.

答案： 断路　短路　通路　甲、乙　乙

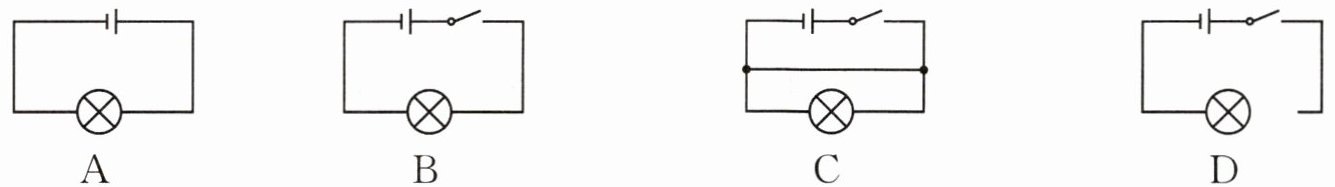

例4 下列电路图中正确的是(B)

答案： B

1 许多宾馆都利用房卡取电,如图甲所示,只有把房卡插入槽中,房间内的用电器才能使用.房卡的作用相当于家庭电路中的开关;如图乙所示是一个便携式充电器正在给手机电池充电,在充电过程中,该手机电池相当于电路中的用电器,能量的转化情况是电能转化为化学能.

答案： 开关　用电器　电　化学

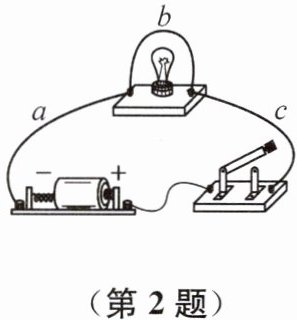

2 (2024泰州靖江月考)如图所示电路,a、b、c均为导线.开关闭合后,电路的这种状态叫作短路,若要使小灯泡发光,应该拆除导线b(填“a”“b”或“c”).

答案： 短路　b

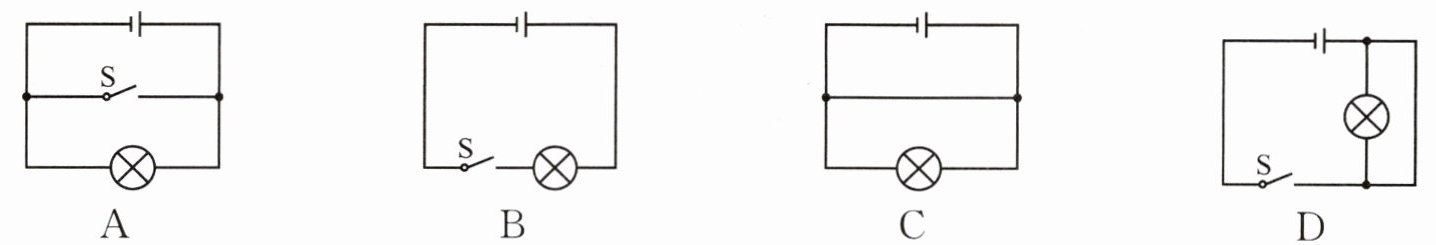

3 在下列四个电路中,不会造成电源短路的是(B)

答案： B

4 在如图所示的实物连接中,开关闭合时,会造成电源短路的是(D)
A.开关的接线柱上接线不牢

B.灯座的接线柱上接线不牢
C.开关的两接线柱上用导线连通
D.灯座的两接线柱用导线连通

答案： D
