例1 (2024自贡)如图所示是滑动变阻器的结构示意图,当滑片P向右移动时,要使连入电路中的电阻变大,应选择的接线柱为 (
A.A和B
B.B和C
C.B和D
D.A和D
D
)A.A和B
B.B和C
C.B和D
D.A和D
答案：
D

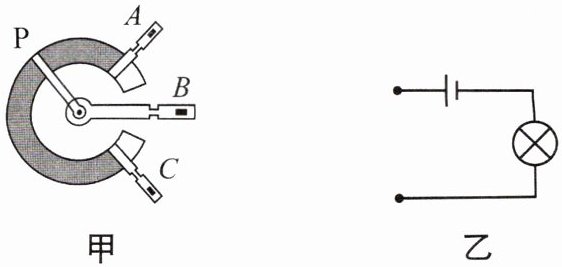

例2 如图甲所示为某种调光型台灯中使用的电位器示意图. P为旋片,可随转动旋钮改变在碳膜(相当于一根电阻丝)上的位置,A、B分别连在碳膜两端. 用笔画线将图甲元件连在图乙所示的电路中,要求顺时针转动旋钮可使灯泡亮度增加.

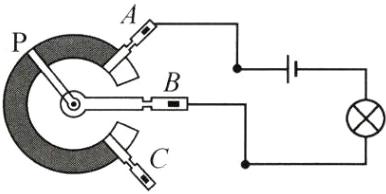

答案：
