8 为探究并联电路中电压的规律,实验室提供的器材有:干电池组(电压约为3 V且保持不变)、电压表、多个小灯泡、开关、导线若干.

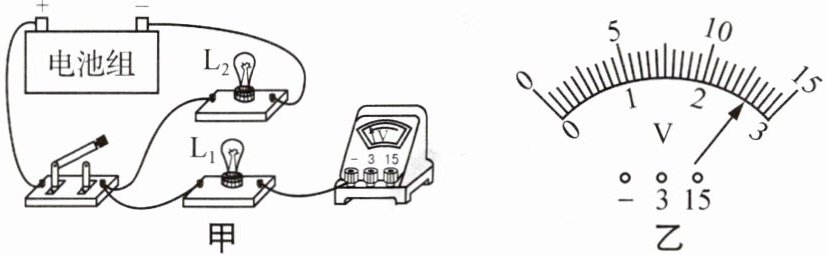

(1)请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测量灯$L_{1}$两端的电压.

(2)小明刚连完最后一根导线,两灯就亮了,则小明在实验操作中的不当之处是______.
(3)电路连接正确后进行实验,小明分别测出小灯泡$L_{1}$、$L_{2}$两端的电压和并联电路的总电压,电压表示数相同,如图乙所示,其值为______V.根据这组数据,该小组得出并联电路中电压的规律,你认为实验的疏漏之处是______.
(4)实验结束前,小明发现$L_{2}$熄灭了,但$L_{1}$仍然发光,则此时电压表的示数将______(填“变大”“不变”或“变小”),$L_{2}$熄灭的原因可能是______.

答案：

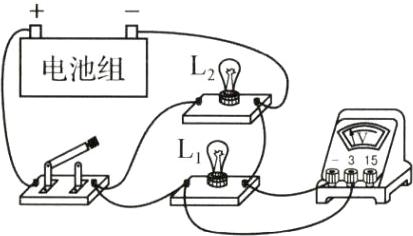

（1）
（2）连接电路时，开关没有断开 （3）2.6 未换用不同规格的灯泡多次实验 （4）不变 L₂ 断路

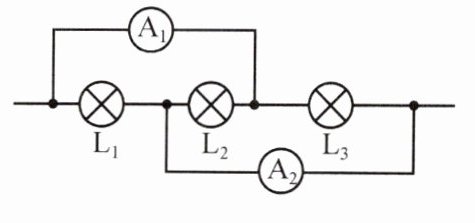

9 如图所示电路,已知通过灯泡$L_{1}$、$L_{2}$、$L_{3}$的电流分别为0.3 A、0.5 A、0.7 A,则电流表$A_{1}和电流表A_{2}$示数分别是(C)
A.0.8 A,1 A
B.1.2 A,1 A
C.1.2 A,0.8 A
D.1.5 A,0.8 A

答案： C
