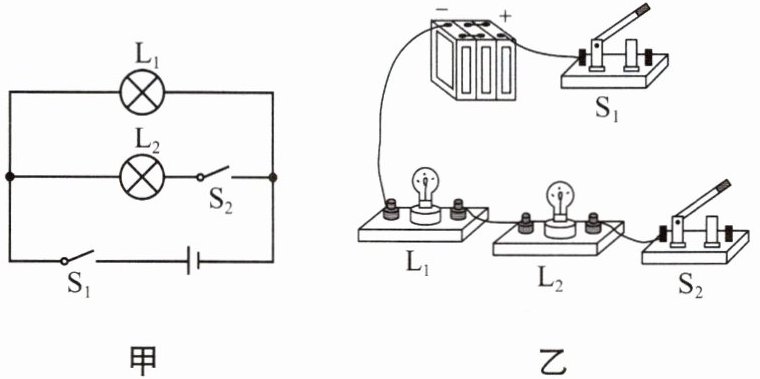

4 请按图甲所示的电路图将图乙所示的实物图连接完整,要求连线不交叉.[img]

答案：

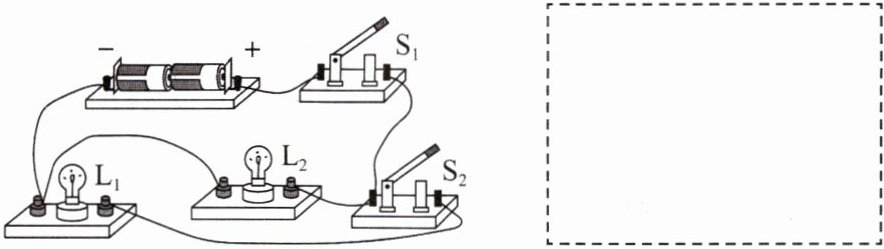

5 请根据如图所示的实物电路,在虚线框内画出对应的电路图.

答案：

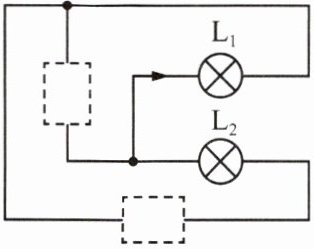

6 把电池和开关的符号分别填入如图所示的电路中的虚线框内.要求:闭合开关前,只有一盏灯亮,闭合开关后,两灯都发光且电流方向如图所示.

答案：

7 使用电流表时,所测电流不得超过它的量程;电流表指针如图所示,则所测的电流为0.28A,合280mA.

答案： 量程 0.28 280

8 一个学生电源的正负极模糊不清了,某同学用如图所示的实验方法来判断,他按如图所示连接好实物图,接下来应进行的操作是闭合开关进行试触,若出现电流表指针向右偏转的现象,则说明电源的右端是正极.

答案： 闭合开关进行试触 电流表指针向右偏转

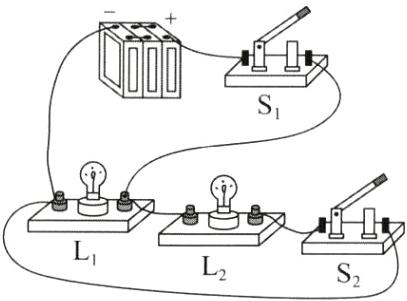

9 某同学要用电流表测量通过灯$L_1$的电流,连接的电路图如图所示.闭合开关后,灯$L_1$不亮(填“亮”或“不亮”),电流表有(填“有”或“没有”)示数.此时电流表测量的是灯L₂(填$“L_1”$或$“L_2”)$的电流.

答案： 不亮 有 L₂
