《2025年南通小题课时作业本九年级物理上册苏科版》

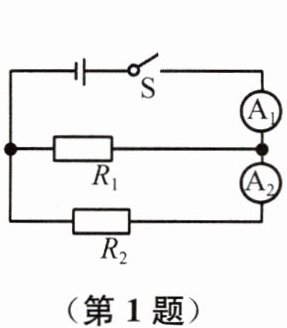

1 如图所示,电源电压不变,已知$R_{2}= 15\Omega$,闭合开关后,电流表$A_{1}$、$A_{2}$的示数分别为0.5 A、0.2 A,则通过$R_{1}$的电流为0.3A,电源电压为3V.

答案： 0.3 3

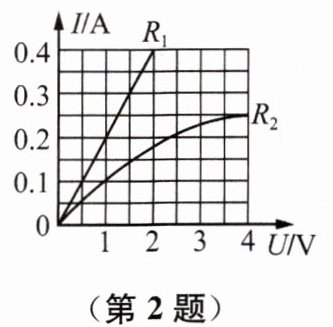

2 电阻$R_{1}与R_{2}的I-U$图像如图所示.当$R_{2}$两端的电压为1V时,$R_{2}$的阻值是10Ω;若将它们并联接到电压为4V的电源上,则干路的电流是1.05A.

答案： 10 1.05

3 易错题 (2023齐齐哈尔)如图所示,已知$R_{1}:R_{2}= 2:1$.当开关S闭合,甲、乙两表均为电压表时,两表示数之比$U_{甲}:U_{乙}= $1:2;当开关S断开,甲、乙两表均为电流表时,两表示数之比$I_{甲}:I_{乙}= $1:2.(电路中各元件均未损坏)

答案： 1:2 1:2

4 把两个分别标有"5Ω 0.3 A"和"10Ω 0.6 A"的定值电阻并联接入电路,在保证电路元件安全的前提下,电路两端允许加的最大电压为1.5V,干路中允许通过的最大电流为0.45A.

答案： 1.5 0.45

5 两个电阻并联起来相当于(A)
A.增大了电阻的横截面积
B.减小了电阻的横截面积
C.增大了电阻的长度
D.减小了电阻的长度

答案： A

6 如图所示,电源电压U保持不变,电阻R为定值电阻.如果再给R连接一个电阻,接入电路中,使电路的总电流增加且增加量较小,可行的是(D)

A.给R串联一个较小的电阻
B.给R串联一个较大的电阻
C.给R并联一个较小的电阻
D.给R并联一个较大的电阻

答案： D

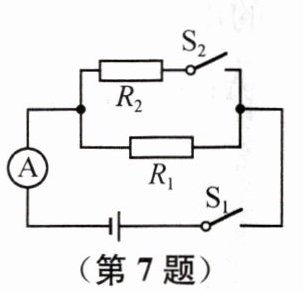

7 如图所示,电源电压不变,只闭合开关$S_{1}$,电流表示数为0.3 A,再闭合$S_{2}$,电流表示数变化了0.4 A.则电阻$R_{1}$、$R_{2}$阻值之比是(D)

A.$1:3$
B.$3:4$
C.$3:1$
D.$4:3$

答案： D

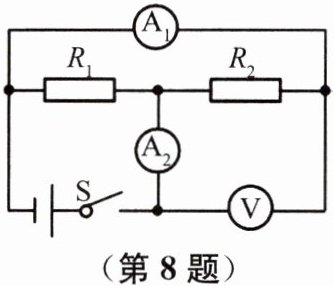

8 易错题 如图所示,$R_{2}= 2\Omega$.某同学在实验中,记录了三只电表的示数,但没有记录单位,记下的一组数据是1、2和3.也弄不清楚这些数字是哪只电表的示数,单位是V还是A.请根据电路图和记录的数据,确定实验中所用的电源电压和电阻$R_{1}$的阻值分别为(B)

A.1V,2Ω
B.2V,1Ω
C.2V,2Ω
D.3V,1Ω

答案： B
