《2025年南通小题课时作业本九年级物理上册苏科版》

1 有两个电阻$R_{1}= 10\ \ce \Omega$、$R_{2}= 20\ \ce \Omega$,将它们串联后,接入电源电压为$6\ \ce V$的电路中,这时,电路的总电阻是30$\ce \Omega$,通过$R_{1}$的电流是0.2$\ce A$.

答案： 30 0.2

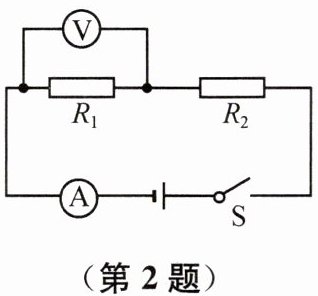

2 在如图所示的电路中,$R_{1}和R_{2}$的连接方式是串联.电源电压为$6\ \ce V$,$R_{1}= 4\ \ce \Omega$,闭合开关$\ce S$后,电压表读数为$2\ \ce V$,则电流表的示数为0.5$\ce A$,电阻$R_{2}$的阻值为8$\ce \Omega$.

答案： 串 0.5 8

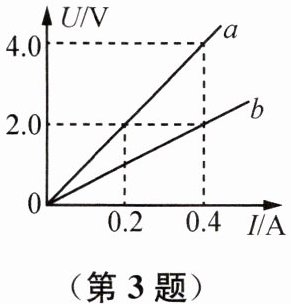

3 张阳在探究电阻上的电流跟两端电压的关系时,用记录的实验数据作出了如图所示的$U-I$图像,则$a$的电阻值为10Ω,将$a$、b串联接在电压为3V的电源上,电路中的电流为0.2A,$b$两端的电压为1V.

答案： 10 0.2 1

4 (易错题)用同种导体制成长度相等但横截面积不同的圆柱体$a和b$($a和b$互相连接),$a的横截面积比b$的大,将它们接入电路中,如图所示,通过$a$、$b的电流分别为I_{a}$、$I_{b}$,$a$、$b两端电压分别为U_{a}$、$U_{b}$,则下列说法正确的是(D)
A.$I_{a}＞I_{b}$,$U_{a}= U_{b}$
B.$I_{a}＜I_{b}$,$U_{a}= U_{b}$
C.$I_{a}= I_{b}$,$U_{a}＞U_{b}$
D.$I_{a}= I_{b}$,$U_{a}＜U_{b}$

答案： D

5 有两个电阻,第一个电阻是$3\ \ce \Omega$,第二个电阻是$6\ \ce \Omega$,把它们串联起来接入电路中,如果第一个电阻两端的电压是$4\ \ce V$,那么第二个电阻两端的电压为(B)
A.$2\ \ce V$
B.$8\ \ce V$
C.$4\ \ce V$
D.$6\ \ce V$

答案： B

6 把$R_{1}为2\ \ce \Omega和R_{2}为8\ \ce \Omega$的电阻串联起来,接到电源电压为$8\ \ce V$的电路中,则流过电阻$R_{1}$的电流为(D)
A.$4\ \ce A$
B.$2\ \ce A$
C.$5\ \ce A$
D.$0.8\ \ce A$

答案： D

7 两只定值电阻,甲标有字样,乙标有字样,把它们串联起来,两端允许加的最大电压是(B)
A.14 V
B.10 V
C.8 V
D.6 V

答案： B

8 如图所示,电源两端电压为$3\ \ce V$,$R_{1}= 5\ \ce \Omega$.闭合开关$\ce S$,电流表示数为$0.1\ \ce A$,下列说法正确的是(B)

A.通过$R_{1}的电流为0.6\ \ce A$
B.$R_{2}的电阻为25\ \ce \Omega$
C.$R_{2}两端的电压为3\ \ce V$
D.$R_{1}两端的电压为2.5\ \ce V$

答案： B
