《2025年南通小题课时作业本九年级物理上册苏科版》

1 某定值电阻,加在两端的电压为4 V时,通过它的电流为I.若加在导体两端的电压为6 V,则通过导体的电流为1.5I;若通过该导体的电流为3I,则导体两端的电压是12V.

答案： 1.5I　12

2 某电阻箱两端的电压一定,当接入电路阻值为10Ω时,通过它的电流是1.4 A;将阻值调为20Ω,则通过该电阻的电流是0.7A.

答案： 0.7

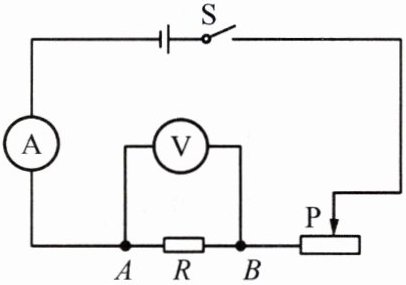

3 如图所示是小华探究电流与电阻关系的实验电路,A、B间可以换接多个不同阻值的电阻.在每次换接电阻后,他应调节滑动变阻器滑片控制A、B间电压不变.换接电阻多次实验,是为了得出普遍性的规律.

答案： 电压　得出普遍性的规律

4 研究电流跟电阻、电压的关系,实验时,分别保持电阻不变和保持电压不变两步进行探究,在保持电阻不变这一步中,实验要求 (D)
A.保持滑动变阻器的滑片位置不变
B.保持电阻R两端的电压不变
C.保持电路中的电流不变
D.保持定值电阻值不变,调节滑动变阻器的滑片到不同的位置

答案： D

5 如图所示,能正确表示通过某定值电阻的电流与它两端电压之间关系的图像是 (A)

答案： A

6 小明想要利用如图所示的电路探究"电流与电压的关系",下列说法正确的是 (A)
A.实验过程中应该保持电阻R阻值不变
B.实验过程中滑动变阻器的作用只是保护电路
C.实验过程中应该调节滑动变阻器滑片使电流表示数不变
D.实验过程中应该调节滑动变阻器滑片保持电压表示数不变

答案： A

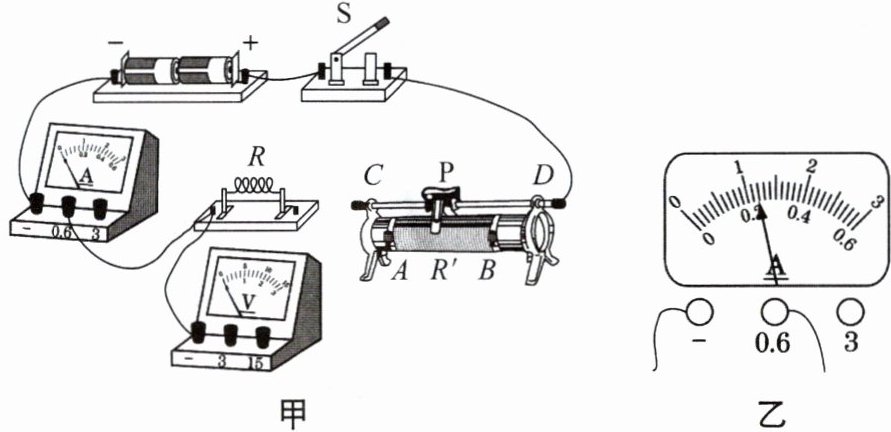

7 小明做"探究电流与电压的关系"实验.

甲 乙
(1)请用笔画线代替导线,将图甲的电路连接完整.(要求:导线不能交叉,滑片P向B端移动时,电路中的电流变大)
(2)连接好电路后,闭合开关,电流表有示数,电压表示数为零,则电路故障原因可能是定值电阻R______(填"短路"或"断路").

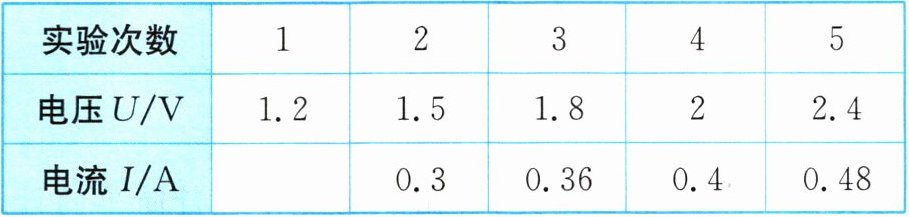

(3)小明排除故障后闭合开关,调节滑动变阻器,得到的实验数据如表所示.
|实验次数|1|2|3|4|5|
|电压U/V|1.2|1.5|1.8|2|2.4|
|电流I/A|______|0.3|0.36|0.4|0.48|

①当电压表示数为1.2 V时,电流表示数(图乙)是______A.
②根据实验数据分析可得结论:电阻一定时,通过导体的电流跟导体两端的电压成______.

答案：
（1）（2）短路（3）①0.24　②正比
