《2025年南通小题课时作业本九年级物理上册苏科版》

8 下列电路图中,能正确测量通过灯$L_{2}$电流的电路是(C)

答案： C

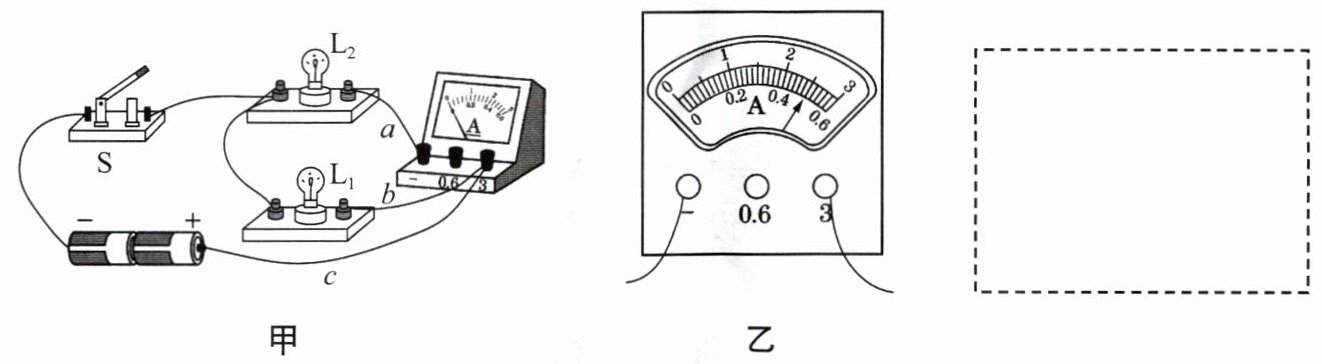

9 如图甲所示是用电流表测量电流的实物连接图,请按要求回答:
(1)图甲中电流表测量的是通过灯泡______的电流.
(2)如果电流表示数如图乙所示,则电流表测出的电流是______A,合______μA.
(3)请在图甲中只改动一根导线,使电流表测通过灯$L_{1}和L_{2}$的总电流.(要求:在需改动的导线上画“×”,用笔将改动后的导线画出,导线不许交叉)
(4)在虚线框中画出改正后的电路图.
______

答案：

(1)$\text{L}_{2}$　
(2)2.5　$2.5× 10^{6}$　

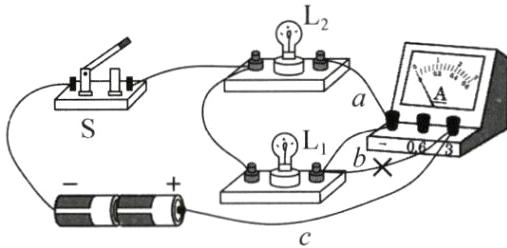

(3)　　　 　
(4)　　　

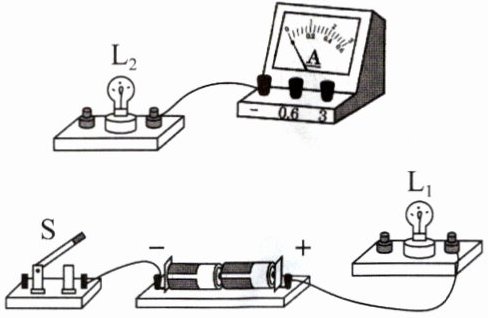

10 提素养 如图所示是未完成连接的实物电路,请用笔画线代替导线完成该电路连接.要求:两灯并联,开关S同时控制两灯,电流表测量$L_{1}$的电流,导线不能交叉.

答案：
