《2025年南通小题课时作业本九年级物理上册苏科版》

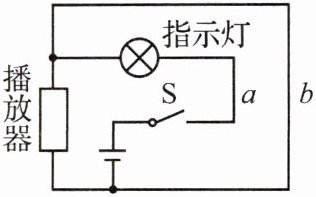

19 如图所示是一种课间音乐定时播放装置的原理图,“播放器”是有电流通过时会播放音乐的装置.定时器开关应该安装在______b(填“a”或“b”)导线上.当该装置定时播放音乐时,定时器开关应处于______断开状态,此时通过指示灯的电流______等于(填“大于”“等于”或“小于”)通过播放器的电流.

答案： b 断开 等于

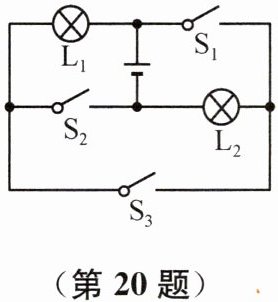

20 如图所示,为了使灯$L_1$和$L_2$组成串联电路,应该(C)
A.闭合$S_1$和$S_2,$断开$S_3$
B.闭合$S_1、$$S_2$和$S_3$
C.闭合$S_3,$断开$S_1$和$S_2$
D.闭合$S_2$和$S_3,$断开$S_1$

答案： C

21 柳晶婷同学设计了如图所示的电路,闭合开关后,电压表$V_1$的示数为1.5 V,电压表$V_2$的示数为0.6 V,则该电路中(D)
A.两灯并联
B.表$V_1$测电源电压
C.表$V_2$测电源电压
D.电源电压为2.1 V

答案： D

22 如图所示,电源电压不变,闭合开关,两灯正常发光,电压表和电流表都有示数.一段时间之后,一个电表示数变小,另一个电表示数不变,则故障可能是(A)

答案： A

23 (2025泰州靖江模拟)如图所示电路,闭合开关$S_1、$$S_2,$小灯泡$L_1$和$L_2$均正常发光,电流表和电压表均有示数.下列关于电路分析正确的是(C)
A.小灯泡$L_1$和$L_2$串联
B.电流表测量电路的总电流
C.电压表示数等于电源电压
D.若只断开$S_2,$小灯泡$L_2$熄灭$,L_1$正常发光

答案： C

24 如图所示的电路中,闭合开关,电压表$V_1$的示数为6 V,电压表$V_2$的示数为2 V.那么下列说法正确的是(C)
A.电源电压为2 V

$B.L_2$两端电压为4 V
C.将电压表$V_2$换成电流表,则$L_1$亮$,L_2$不亮
D.将电压表$V_1$换成电流表,则$L_1$与$L_2$并联

答案： C
