《2025年南通小题课时作业本九年级物理上册苏科版》

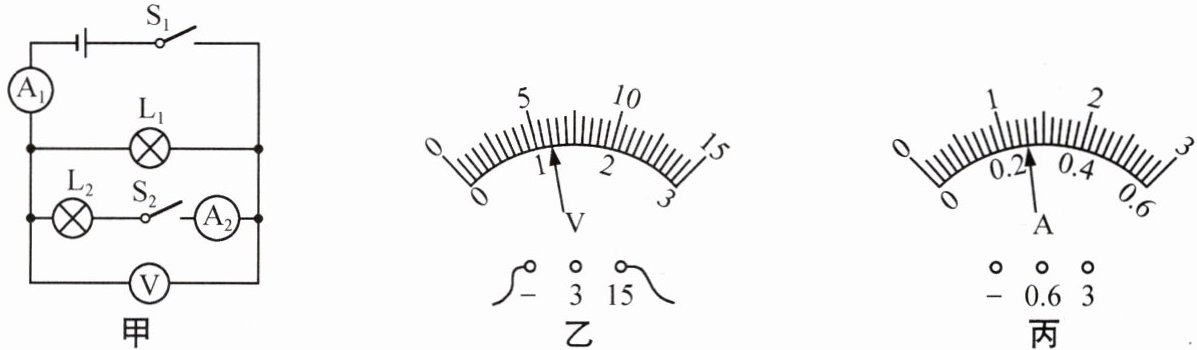

11 如图甲所示,仅闭合开关$ S_1,$电压表示数如图乙；再闭合$ S_2,$两电流表的指针均如图丙所示.

(1)闭合$ S_1、$$S_2,$两灯并联,电源电压为6V,通过$ L_1 $的电流为1.04A；再断开$ S_2,$电压表的示数不变(填“变大”“变小”或“不变”).
(2)若将电路中电流表$ A_1 $与电压表对换,开关都闭合时③(填序号).
①电流表$ A_2 $有示数
②只有灯泡$ L_2 $亮
③电压表有示数

答案： （1）并 6 1.04 不变 （2）③

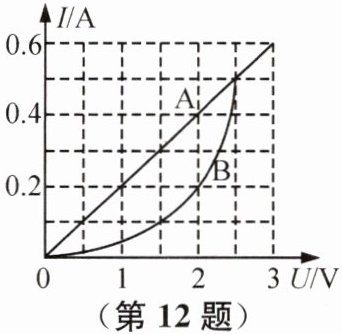

12(2024 无锡期中)有两个电路元件 A 和 B,流过元件的电流与其两端电压的关系如图所示. 若它们串联在某一电路中时,A 中电流为 0.1 A,则它们并联在同一电路中时,A 中电流为(C)

A.0.1 A
B.0.2 A
C.0.4 A
D.0.5 A

答案： C

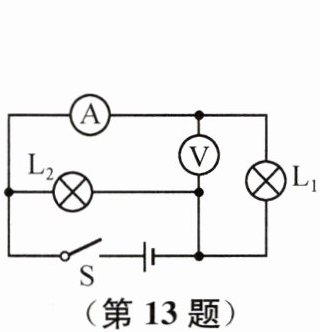

13(2024 南通海安期中)如图所示,两个不同规格的小灯泡连接在一起,开关 S 闭合后$ L_2 $比$ L_1 $亮,电流表的示数和电压表的示数分别是 0.15 A 和 3 V,则下列说法正确的是(D)

$A. L_1 $两端电压小于 3 V
$B. L_2 $两端电压大于 3 V
C. 流过$ L_1 $的电流大于 0.15 A
D. 若$ L_1 $断路,电压表示数不变

答案： D

14(2024 扬州江都期中)如图所示,电源电压不变,闭合开关 S,电压表$ V_1 $的示数为 5 V,电压表$ V_2 $的示数为 2 V. 下列说法中正确的是(C)

A.电源两端电压为 7 V
B.断开开关,只将电压表$ V_2 $换成电流表,则$ L_1 $与$ L_2 $串联

$C.L_1 $两端电压为 3 V
D.断开开关,将两个电压表都换成电流表,则$ L_1 $与$ L_2 $串联

答案： C

15 易错题(2024 宿迁宿豫期中)如图所示的电路图中,圆圈是电流表或电压表,各元件和各部分连接均完好,闭合开关,下列说法正确的是(B)

A.若两灯串联,则②为电流表,①③均为电压表,且①③示数相等
B.若①②为电流表,③为电压表,则①有示数,②无示数,③测电源电压
C.若②为电压表,①③均为电流表,则①的示数可能与③的示数相等
D.若①③为同种电表,②为另一种电表时,则两灯不能均发光

答案： B
