《2025年南通小题课时作业本九年级物理上册苏科版》

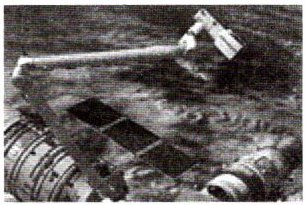

例1 (新情境)(2023泰州)如图所示,是仿照人的手臂设计的我国天宫空间站的机械臂.下列工具使用时与机械臂属于同类型杠杆的是 (A)

A.夹起食物的筷子
B.拔钉子的羊角锤
C.剪铁丝的钢丝钳
D.起瓶盖的开瓶扳手

答案： A

例2 (2024泰州泰兴模拟)如图所示,在轻质杠杆OA的中点悬挂一个重物,在A端施加一个力F,由1位置缓慢移到如图虚线2的位置,在这个过程中杠杆始终在水平位置平衡,则下列说法正确的是 (D)

A.力F的大小变大
B.力F的大小先变大后变小
C.力F和它力臂的乘积先变大后变小
D.力F和它力臂的乘积始终保持不变

答案： D

例3 (2024徐州新沂期中)小明制作了一个简易杠杆,调节杠杆在水平位置平衡,然后在它两边恰当位置分别放上不同数量的同种硬币,使其在水平位置再次平衡,如图所示.若两边同时各减少一枚同种硬币,则杠杆将 (A)
A.右端下降
B.左端下降
C.仍然水平平衡
D.无法判断其状态

答案： A

例4 如图所示,在轻质杠杆AOB的A端挂一重物G,要使杠杆在如图所示的位置平衡,请画出在杠杆上施加的最小动力$F_1$的示意图.

答案：
