《2025年南通小题课时作业本九年级物理上册苏科版》

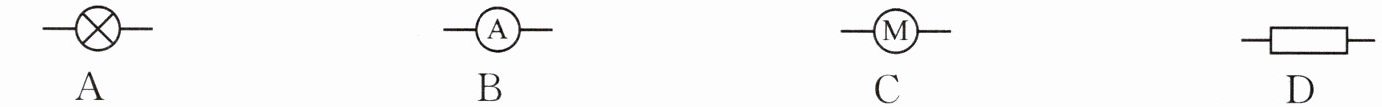

5 下列电路元件符号表示电动机的是(C)

答案： C

6 易错题 如图所示为小灯泡与一节干电池连接的4种方式,其中能使小灯泡发光的是(B)
A.①③
B.②③④
C.②③
D.②④

答案： B

7 小明在使用手电筒时发现小灯泡不亮,进行检修前,他对造成该现象的直接原因进行了以下几种判断,其中不可能的是(A)
A.开关处出现短路
B.小灯泡灯丝断了
C.小灯泡接触不良
D.电池电能耗尽

答案： A

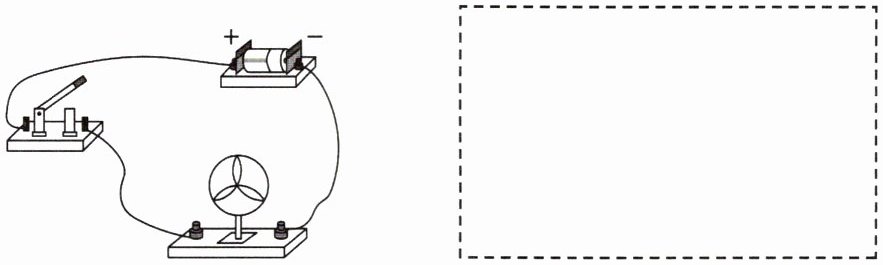

8 如图所示是某实物连接电路,请根据实物图在虚线框内画出对应的电路图.

答案：

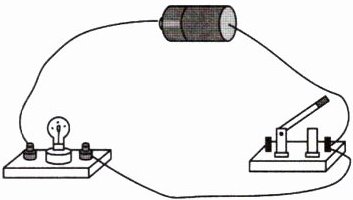

9 易错题 小明想用刚学习的电路基本知识,连接一个电路.于是他找来一个干电池、一个小灯泡、一个开关和若干导线,连接成了如图所示的电路图.

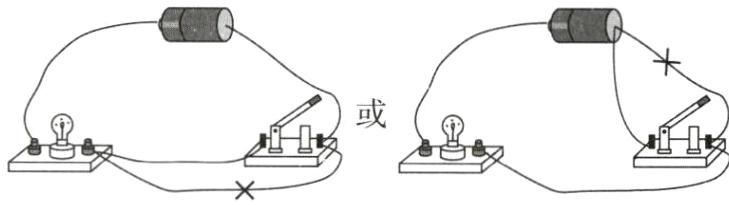

(1)连接电路时,开关应处于 状态.当他连接完最后一根导线时,小灯泡就发光了.小明认为电路连接有问题,请你帮助小明在图中将连接错误的导线打个“×”,并用笔画线代替导线画出正确的连接.

(2)改正错误后,闭合开关前,小灯泡不发光,这时的电路是 (填“通路”“断路”或“短路”)状态;闭合开关后,小灯泡发光,这时的电路是 (填“通路”“断路”或“短路”)状态.
(3)干电池在电路中将 能转化为电能.

答案：

(1)断开
　
(2)断路　通路　
(3)化学

10 新情境 (2024无锡江阴期末)如图甲所示是高层建筑的墙体中有三根绞在一起的电线,可以用如图乙所示的“测量仪”连接在XYZ端把它们区分开.将A和C拧在一起时,当“测量仪”连接在X、Y两端,灯泡发光,则B、Z是同一根电线.接着拆开A和C,将A和B拧在一起,测量仪一端必须与Z相连,另一端导线连接1次电路能将导线辨别开.

答案： B、Z　Z　1
