《2025年南通小题课时作业本九年级物理上册苏科版》

7 如图所示,当闭合开关后,电压表$V_{1}$、$V_{2}$的示数分别是1V和3V,则小灯泡$L_{1}和L_{2}$两端的电压分别为(D)
A.1V,3V
B.3V,1V
C.1V,2V
D.2V,1V

答案： D

8 (2024无锡期中)如图所示,探究“串联电路的电压规律”：
(1)在连接电路的过程中,开关应该______(填“断开”或“闭合”).

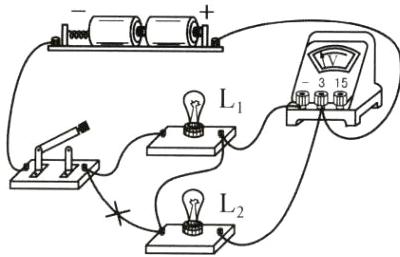

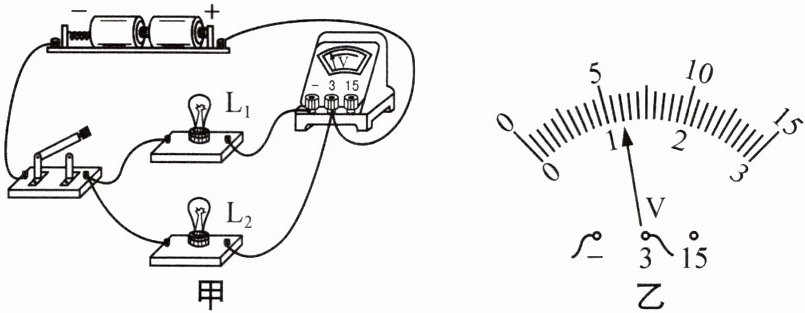

(2)测量灯泡$L_{2}$的电压时,小明连接了如图甲所示的电路,闭合开关,小明发现电压表的示数始终为3V,检查后发现只有一根导线连接错误.请你在错误的导线上打“×”,再用笔画出正确的接线.
(3)改正错误后,再次闭合开关,电压表示数如图乙所示,则灯泡$L_{2}$电压是______V.
(4)实验中发现两个小灯泡,一个很亮,一个发光微弱,造成这种现象的原因可能是______.
A. 两个灯泡的电流大小不同
B. 发光微弱的灯泡灯丝断
C. 两个灯泡的电压大小不同
D. 发光微弱的灯泡被短路

答案：

(1)断开
(2)
(3)1.2
(4)C

(2)猜想:由于用电器阻碍,电流流过用电器会减小.
(2)按图甲接好电路,闭合开关后发现灯不亮,为了找出原因,将电压表接在A、B两点间.闭合开关发现电压表有示数,说明L可能存在断路故障.
(3)排除故障后,用电流表测出A点电流,如图乙所示,则$I_{A}= $0.3A,再测出B点电流,得到A、B两点电流相等.更换不同规格的灯泡,重复上述实验,都得到相同结论.由此判断猜想是错误的.
(4)为进一步得出两个灯串联时电流的规律,小明按图丙连接电路,测量A、B、C三点的电流,得出$I_{A}= I_{B}= I_{C}$;小华认为不需要再测量,在(3)结论的基础上,通过推理也可以得出相同结论,请写出小华的推理过程:Iₐ=Iᵦ、Iᵦ=Ic、Iₐ=Iᵦ=Ic.

答案：
(2)断路
(3)0.3 错误
(4)Iₐ=Iᵦ、Iᵦ=Ic、Iₐ=Iᵦ=Ic

10 (2024宿迁模拟)如图所示的电路中,闭合开关,电压表$V_{1}$的示数是6V,电压表$V_{2}$的示数为8V,若$L_{3}两端的电压是L_{1}$两端电压的两倍,则电源的电压是(C)
A.8V
B.9V
C.10V
D.11V

答案： C
