《2025年南通小题课时作业本九年级物理上册苏科版》

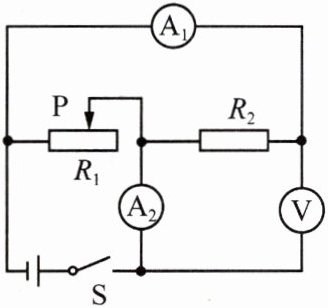

9 如图所示,电源电压保持不变,闭合开关S后,将滑动变阻器的滑片P向右移动的过程中,下列说法正确的是(C)

A.电流表$A_{1}$的示数不变,电压表V的示数变小
B.电流表$A_{2}$的示数不变,电压表V的示数不变
C.电压表V的示数与电流表$A_{1}$的示数比值不变
D.电压表V的示数与电流表$A_{2}$的示数比值变小

答案： C

10 易错题 (2024扬州仪征模拟)$R_{1}与R_{2}$此时接入电路中的阻值相同,$S_{1}$断开,$S_{2}$闭合;求下列操作中,一定可以使电流表示数变大的是(B)

A.闭合$S_{1}$,断开$S_{2}$
B.闭合$S_{1}$,向右滑动滑片P
C.减小电源电压,闭合$S_{1}$
D.增大电源电压,向右滑动滑片P

答案： B

11 如图所示,电路中的电源电压恒定,电流表的量程是0~3A,电阻$R_{2}$的阻值是12Ω.当S闭合时,将滑片P滑到滑动变阻器的中点时,电流表的示数是1.5 A,当滑片P滑到最右端b点时,电流表的示数为1A,则电源电压是多大?允许滑动变阻器接入电路中的电阻最小值是多少?

答案： 当滑片P滑到滑动变阻器的中点时，电路总电流I₁=U/R₂+U/(R₁/2)=U/12 Ω+2U/R₁=1.5 A，当滑片P滑到最右端b点时，电路总电流I₂=U/R₂+U/R₁=U/12 Ω+U/R₁=1 A，联立解得U=6 V，R₁=12 Ω，当电路电流最大时，滑动变阻器接入电路的阻值最小，干路电流最大为3 A，通过电阻R₂的电流I₃=U/R₂=6 V/12 Ω=0.5 A，所以通过滑动变阻器的最大电流为I大=I-I₃=3 A-0.5 A=2.5 A，滑动变阻器的最小阻值为R小=U/I大=6 V/2.5 A=2.4 Ω.

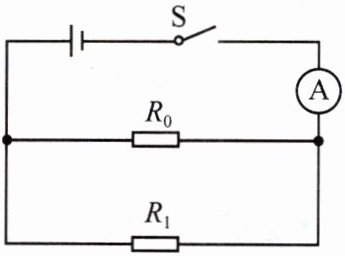

12 定值电阻$R_{1}$两端加4.5V电压时,通过的电流为0.45 A.如图所示电路,电源电压不变,$R_{1}和定值电阻R_{0}$并联,电流表示数为0.50 A;用阻值为30Ω的电阻$R_{2}替换R_{1}$,电流表示数变为0.30 A.求:
(1)$R_{1}$的阻值；
(2)电源电压.

答案： （1）根据I=U/R可得，R₁=U₁/I₁=4.5 V/0.45 A=10 Ω.（2）R₁与定值电阻R₀并联时，U/R₁+U/R₀=I，R₂与定值电阻R₀并联时，U/R₂+U/R₀=I'，代入数据并联立解得R₀=15 Ω，电源电压U=3 V.
