《2025年南通小题课时作业本九年级物理上册苏科版》

9 (2025 无锡宜兴模拟)如图所示,已知电源电压为$9\ \ce V$,一只小灯泡$\ce L$上标有“$4.8\ \ce V\ \ 0.3\ \ce A$”字样,为了使它能正常发光,需要在电路中串联多大的保护电阻$R$(B)
A.$4\ \ce \Omega$
B.$14\ \ce \Omega$
C.$16\ \ce \Omega$
D.$30\ \ce \Omega$

答案： B

10 (易错题)将电阻$R和灯泡\ce L$接在图甲所示的电路中,电源电压保持不变.图乙为电阻$R和灯泡\ce L的I-U$图像.闭合开关$\ce S$,电流表示数为$0.3\ \ce A$,则电源电压和电阻$R$的大小分别是(C)
A.$8\ \ce V$,$6.67\ \ce \Omega$
B.$12\ \ce V$,$20\ \ce \Omega$
C.$8\ \ce V$,$20\ \ce \Omega$
D.$12\ \ce V$,$10\ \ce \Omega$

答案： C

11 如图所示的电路中,电源电压保持不变,$R_{1}$、$R_{2}$为定值电阻,$R_{1}= 20\ \ce \Omega$.当开关$\ce S_{1}$、$\ce S_{2}$都闭合时,电流表示数为$I_{1}= 0.3\ \ce A$；当开关$\ce S_{1}$闭合、$\ce S_{2}$断开时,电流表示数为$I_{2}= 0.2\ \ce A$.试求：
(1)电源电压$U$.
(2)$R_{2}$的阻值.

答案： （1）当开关$S_{1}$和$S_{2}$都闭合时,$R_{2}$被短路,只有$R_{1}$接入电路,根据欧姆定律$I=\frac{U}{R}$知,故电源电压为$U=U_{1}=I_{1}R_{1}=0.3\ \text{A}× 20\ \Omega =6\ \text{V}$.
（2）当开关$S_{1}$闭合、$S_{2}$断开时,$R_{1}$和$R_{2}$串联,电路总电阻为$R_{\text{总}}=\frac{U}{I_{2}}=\frac{6\ \text{V}}{0.2\ \text{A}}=30\ \Omega$,根据串联总电阻规律知,$R_{2}$的阻值为$R_{2}=R_{\text{总}}-R_{1}=30\ \Omega -20\ \Omega =10\ \Omega$.

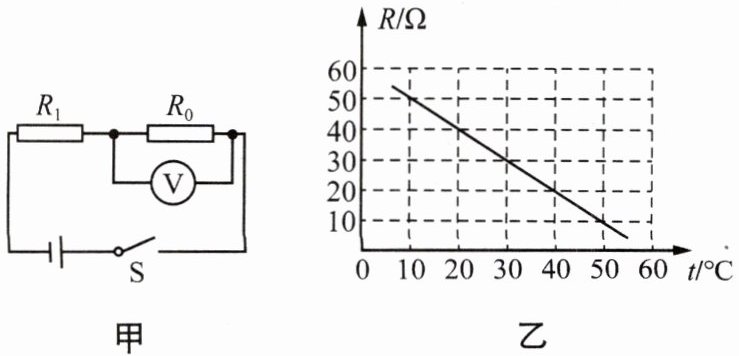

12 (2023 运城期末)小牛设计了一个用电压表的示数变化反映环境温度变化的电路,其电路原理图如图甲所示,其中,电源两端电压恒定不变,定值电阻$R_{0}= 20\ \ce \Omega$,$R_{1}$是热敏电阻,其阻值随环境温度变化的关系如图乙所示,闭合开关$\ce S$后,问：
(1)当环境温度为$20\ {^\circ C}$时,热敏电阻$R_{1}$的阻值是多少？
(2)当环境温度为$20\ {^\circ C}$时,电压表示数为$2\ \ce V$,电源电压是多少？
(3)当电压表示数为$4\ \ce V$时,环境温度是多少？

答案： （1）由图乙可知,当环境温度为$20\ ^{\circ}\text{C}$时,热敏电阻$R_{1}$的阻值是$40\ \Omega$.
（2）由电路图可知,$R_{0}$与$R_{1}$串联,当环境温度为$20\ ^{\circ}\text{C}$时,电路中的电流$I=\frac{U_{0}}{R_{0}}=\frac{2\ \text{V}}{20\ \Omega }=0.1\ \text{A}$,$R_{1}$两端的电压$U_{1}=IR_{1}=0.1\ \text{A}× 40\ \Omega =4\ \text{V}$,电源的电压$U=U_{0}+U_{1}=2\ \text{V}+4\ \text{V}=6\ \text{V}$.
（3）若电压表的示数为$4\ \text{V}$,则电路中电流$I'=\frac{U'_{0}}{R_{0}}=\frac{4\ \text{V}}{20\ \Omega }=0.2\ \text{A}$,电路中的总电阻$R=\frac{U}{I'}=\frac{6\ \text{V}}{0.2\ \text{A}}=30\ \Omega$,热敏电阻的阻值$R'_{1}=R-R_{0}=30\ \Omega -20\ \Omega =10\ \Omega$,由图乙可知环境的温度为$50\ ^{\circ}\text{C}$.
