《2025年南通小题课时作业本九年级物理上册苏科版》

1 如图所示为家用插线板,A线接入家庭电路中,B线接手机,C线接电脑,手机和电脑的连接方式是并联;两个用电器在充电过程中,A、B两处电流的大小关系为$I_{A}$＞$I_{B}$.

答案： 并联 ＞

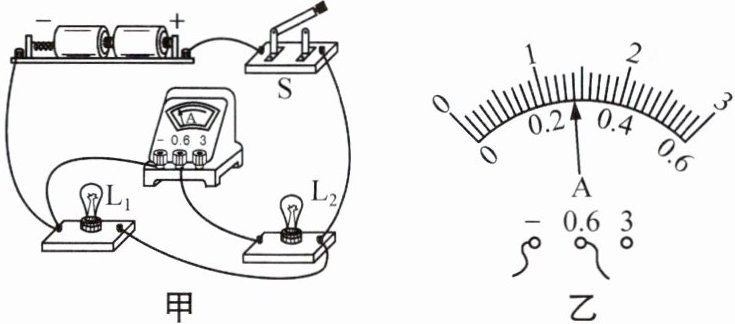

2 如图甲所示的电路,当开关S闭合后,两灯均发光,若通过开关S的电流为0.5 A,电流表的指针偏转如图乙所示,则通过$L_{1}$的电流为0.22A.

答案： 0.22

3 如图甲所示电路中,闭合开关S后,电压表$V_{1}$的示数如图乙所示,则电压表$V_{1}$的示数为2.6V,电源电压是2.6V.

答案： 2.6 2.6

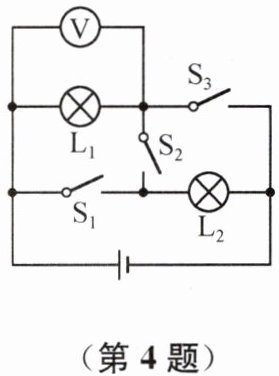

4 如图所示,电源电压不变.当只闭合$S_{3}$时,电压表示数为3 V,当只闭合$S_{2}$时,电压表示数为1.8 V.那么,当$S_{1}$、$S_{3}$闭合,$S_{2}$断开时,电压表示数为3V,当$S_{2}$、$S_{3}$闭合,$S_{1}$断开时,电压表示数为3V.

答案： 3 3

5 (2025北京朝阳模拟)如图所示是某电路的一部分,图中已经标明了电流的方向,若b、c中的电流大小分别为0.3 A、0.1 A,则a中的电流大小为(B)
A.0.1 A
B.0.2 A
C.0.3 A
D.0.4 A

答案： B

6 在如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡$L_{1}和L_{2}$的电流分别为(C)
A.2 A,1.6 A
B.0.4 A,1.6 A
C.1.6 A,0.4 A
D.2 A,0.4 A

答案： C

(1)在连接电路时,开关应处于断开状态.
(2)小明同学先将电流表接在A点处,闭合开关后,观察到灯$L_{2}$发光,但灯$L_{1}$不发光,电流表的示数为零,电路可能存在的故障是电流表或$L_{1}$断路;排除故障后闭合开关试触时,又发现电流表的指针偏转如图乙所示,原因是电流表正、负接线柱接反了.
(3)再次排除故障后,用电流表分别测出电路中的A、B、C处的电流,改变电源电压,重复实验,记录数据如表所示,该表格设计中存在的不足之处是电流没有单位.第4次测量时,数据“0.2”明显有误,据你分析,造成这一错误最有可能的原因是电流表选用大量程，按小量程读数了.
(4)小明通过数据分析得出实验结论:并联电路中干路电流为支路电流的2倍.老师指出这个结论不一定成立,为了得出具有普遍意义的并联电路中电流的特点,小明应该换用不同规格的灯泡多次测量.

答案： （1）断开 （2）电流表或 L₁ 断路 电流表正、负接线柱接反了 （3）电流没有单位 电流表选用大量程，按小量程读数了 （4）换用不同规格的灯泡多次测量
