例1 (2024徐州沛县期末)现有两节新的干电池、电压表、电流表、滑动变阻器、开关、导线若干.在利用"伏安法"测量定值电阻$R_{x}$阻值的实验中:
(1)本实验的原理是______.

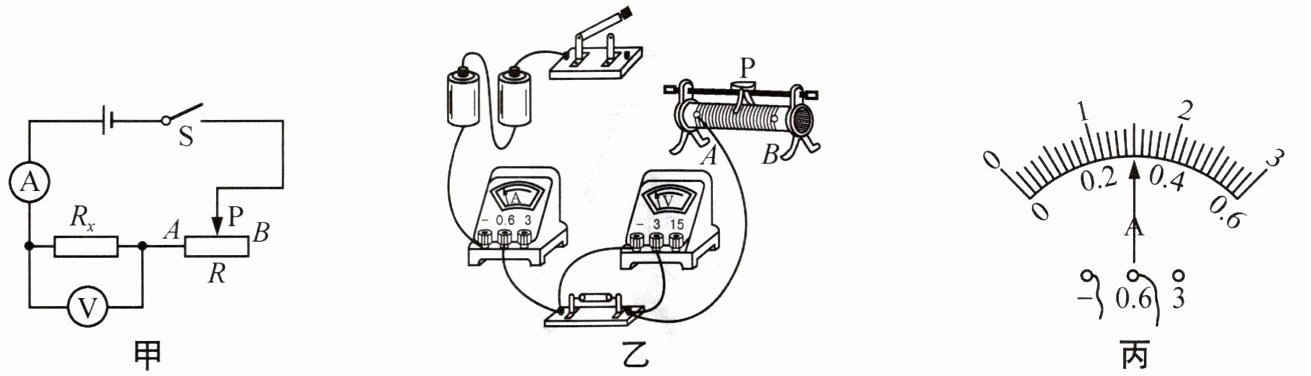

(2)请你按图甲所示的电路图,以笔画划线代替导线,将图乙中的电路连接完整.
(3)实验前为了保护电路,滑动变阻器的滑片应置于______(填"A"或"B")端.
(4)正确连接电路闭合开关后,电压表示数为2.7 V时,电流表如图丙所示,电流表示数为______A,则此时测得$R_{x}$的阻值是______Ω.
(5)本实验要多次测量取平均值,是为了______.

答案：

(1)$R=\frac{U}{I}$　

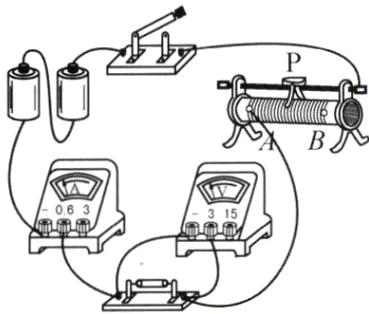

(2) 　
(3)B　
(4)0.3　9　
(5)减小误差

例2 (2024南通启东模拟)小明在"测量小灯泡的电阻"实验中,准备了以下实验器材:两节新的干电池、标有"2.5 V"的小灯泡、电压表、电流表、滑动变阻器、开关、导线.

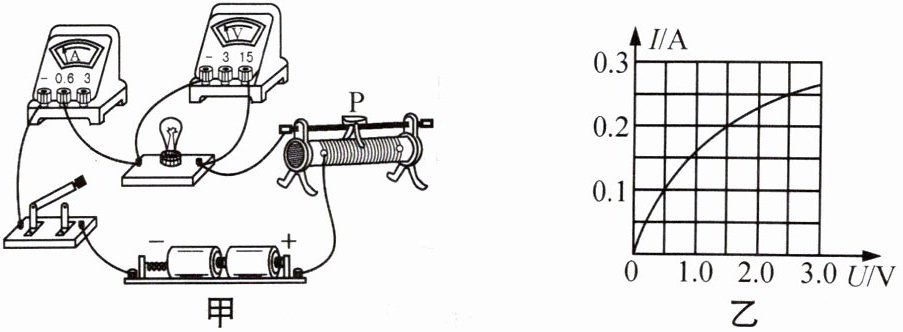

(1)图甲为连接的实物图,其中有一根导线连接不合理,请你在这根导线上画"×"并改正.
(2)实验过程中逐渐移动滑片P,分别记录电压表和电流表示数,根据所有实验数据画出了小灯泡的U-I图像如图乙,由图像可知小灯泡正常发光时的电阻为______Ω,小华认为利用上述器材和电路还可以探究"电流与电压的关系",小明认为不行,理由是______.

答案：

(1) 　
(2)10　探究电流与电压的关系时，需要保持电阻不变，而灯丝电阻随温度的变化而变化
