《2025年南通小题课时作业本九年级物理上册苏科版》

1 (2023镇江句容期末)旋转式变阻器(如图所示)与滑动变阻器相比,外形不同,但原理都是通过改变接入电路的导体的长度来改变其接电路的电阻. 若图中旋转式变阻器的A、B两接线柱连入电路,则当转轴顺时针旋转时,它连入电路的电阻将变大.

答案： 长度 大

2 如图所示的电阻箱电阻为1258Ω,此电阻箱的可调范围是0~9999Ω.

答案： 1258 0~9999Ω

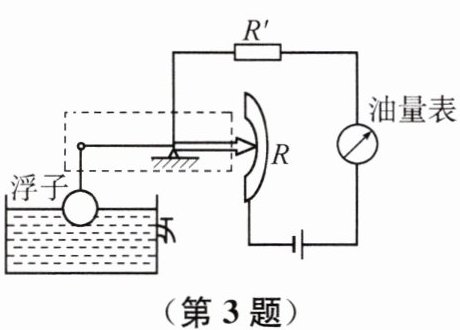

3 如图所示是一种自动测定油箱内油面高度的装置.
(1)图中虚线框内的装置相当于简单机械中的杠杆.
(2)图中R是电学中的滑动变阻器.
(3)油量表是用电流表改装的.
(4)当油箱中的浮子向上运动时,R的电阻值将减小,对电流的阻碍作用将减小,此时,电路中的电流将增大.(均填“增大”或“减小”)

答案：
(1)杠杆
(2)滑动变阻器
(3)电流
(4)减小 减小 增大

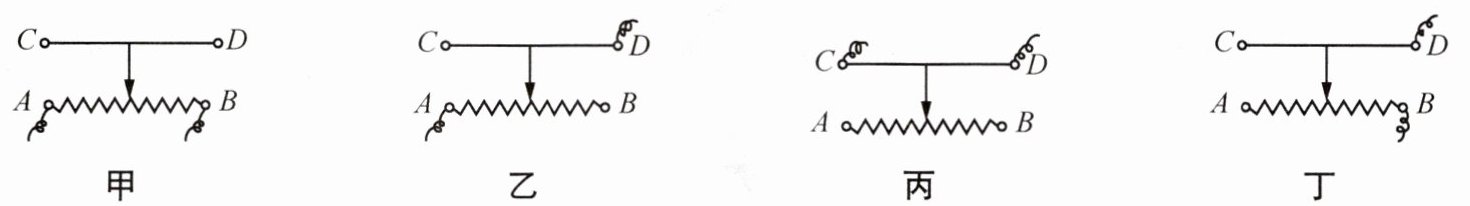

4 如图表示的是滑动变阻器的四种接法,当滑动变阻器的滑片向右移动时：
(1)电阻值变大的是乙.
(2)电阻值变小的是丁.
(3)电阻值不变的是甲、丙.

答案：
(1)乙
(2)丁
(3)甲、丙

5 关于滑动变阻器,下列说法中不正确的是 (B)
A.滑动变阻器要与被控制电路串联
B.滑动变阻器的四个接线柱是可以任意连接的
C.滑动变阻器在电路中不但能改变电路的电流,还能起到保护电路的作用
D.滑动变阻器电阻丝的绝缘漆与滑片相接触的部分被刮掉了

答案： B解析：滑动变阻器的四个接线柱不能任意连接。

6 如图所示,有关滑动变阻器的使用,下列说法正确的是 (D)

A.接线柱C、D端接进电路为定值电阻
B.接线柱A、B端接进电路为一根导线
C.C、B端接进电路,电流方向为C→P→B
D.A、C端接进电路,向D端移动P,电阻增大

答案： D
