5 如图 1 所示电路,闭合开关 S 后,甲、乙两电流表示数如图 2、3 所示. 下列说法正确的是(A)
A.甲是$ A_1 $表,通过$ L_1 $的电流是 0.6 A
B.甲是$ A_2 $表,通过$ L_1 $的电流是 0.6 A
C.甲是$ A_1 $表,通过$ L_1 $的电流是 0.4 A
D.甲是$ A_2 $表,通过$ L_1 $的电流是 0.4 A

答案： A

6(2024 连云港灌云月考)如图甲所示的电路中,闭合开关,两个电压表的指针均如图乙所示,电压表$ V_2 $测L₁的电压,灯泡$ L_2 $两端的电压为6.8V.

答案： L₁ 6.8

7(2024 扬州高邮期中)如图所示,电源电压是 3 V 且保持不变,S 闭合后电压表示数为 1 V,则灯$ L_2 $两端的电压为1V；若断开开关,电压表示数将变大(填“变大”“变小”或“不变”).

答案： 1 变大

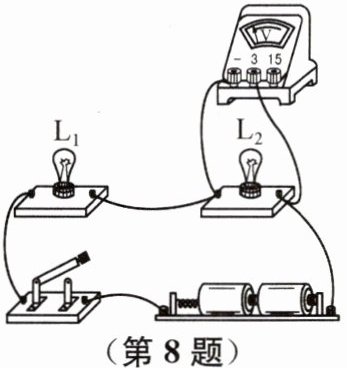

8(2024 盐城)在探究串联电路电压的特点时,闭合开关,如图所示,灯泡都不发光,电压表无示数. 以下可能的是(B)

$A. L_1 $短路

$B. L_1 $断路

$C. L_2 $短路

$D. L_2 $断路

答案： B

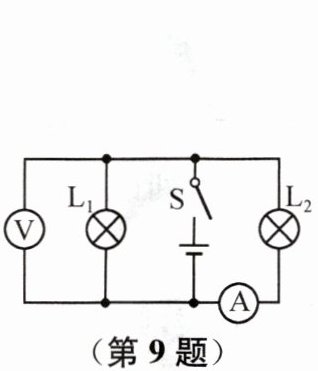

9(2024 扬州江都模拟)如图所示的电路,电源电压不变,闭合开关 S 后,灯$ L_1 $和$ L_2 $均发光,过了一段时间,一盏灯突然熄灭,而电流表和电压表的示数都不变,则发生的故障可能是(A)

$A. L_1 $断路
$B. L_2 $断路
$C. L_2 $短路
$D. L_1 $短路

答案： A

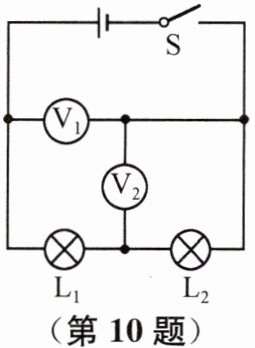

10 如图所示,将 S 闭合后$,V_1、$$V_2 $的示数分别为 10 V 和 4 V,则$ L_1 $与$ L_2 $两端的电压分别是(A)

A.6 V,4 V
B.4 V,6 V
C.6 V,10 V
D.4 V,10 V

答案： A
