《2025年南通小题课时作业本九年级物理上册苏科版》

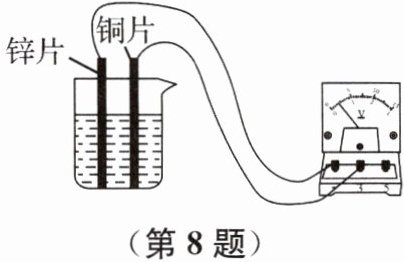

8 (2023 长春)在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个电池.用电压表测量这个自制电池的电压,其现象如图所示.下列说法正确的是(A)

A.铜片是电池正极
B.锌片是电池正极
C.盐水不导电
D.电压表正、负接线柱接反了

答案： A

9 易错题 如图所示,闭合开关后电压表测量(A)
A. L₁两端的电压
B. L₂两端的电压
C. L₁和L₂两端的电压
D. 电源电压

答案： A

10 如图所示,电流表和电压表接法正确的是(C)

答案： C

11 (2023 镇江期末)如图所示的电路中,在图中空缺处填上电源和电压表的元件符号,使开关闭合后,电流方向如图所示,且两灯串联连接.

答案：

12 如图所示,试在图中两个“○”内选填电压表和电流表的符号,使两灯组成并联电路.

答案：

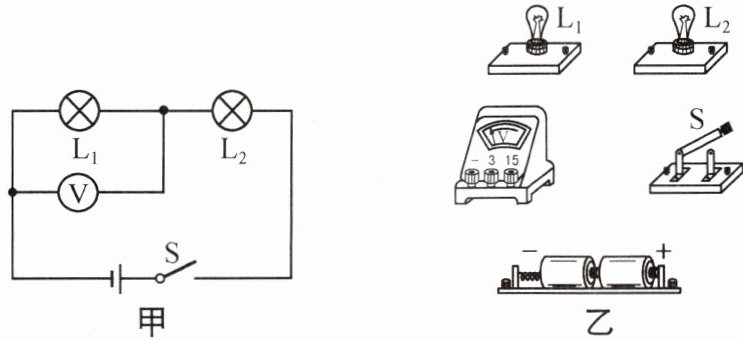

13 请根据如图甲所示的电路图,用笔画线表示导线将图乙实物图中各个元件连接起来.

答案：

14 如图所示,一同学做测量小灯泡的电阻实验时,把电压表与电流表的位置接错了.闭合开关后,电路可能发生的现象是(C)
A.电流表和电压表都烧坏
B.电流表和电压表都不烧坏
C.电流表烧坏,电压表正常
D.电压表烧坏,电流表正常

答案： C
