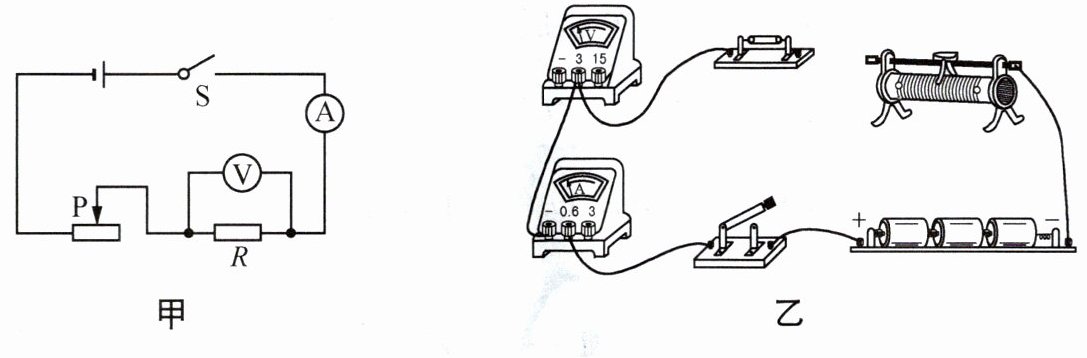

8 易错题 如图甲所示是"探究电流的大小与哪些因素有关"的实验电路图.

甲 乙
(1)连接电路前,开关必须______.
(2)请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路.(导线不允许交叉)
(3)实验开始时,滑动变阻器的作用是______.在探究通过导体的电流与导体两端电压关系时,应保持______不变,此时滑动变阻器的作用是______;在探究通过导体的电流与导体电阻关系时,此时应保持______不变.

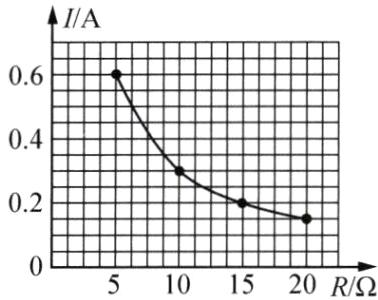

(4)在探究通过导体的电流与导体电阻关系时,得到实验数据记录如表所示,根据表中的实验数据,请在图丙中画出电流随电阻变化的图像.
|实验序号|1|2|3|4|
|电阻R/Ω|5|10|15|20|
|电流I/A|0.6|0.3|0.2|0.15|

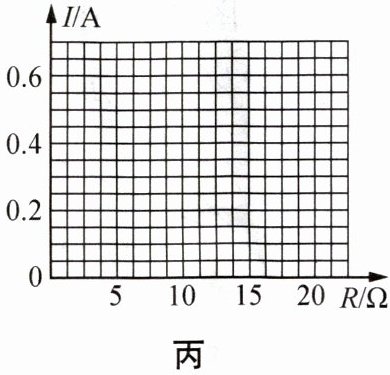

丙

答案：
（1）断开（2）（3）保护电路　电阻　改变电阻两端的电压和通过的电流　电压（4）

9 易错题 用如图所示电路研究电流跟电压的关系.为了改变定值电阻R两端电压,设计了三种方案：
甲:在M、N间先后接入电压不同的电源；
乙:在M、N间先后串联接入电源与电阻大小不同的定值电阻R'；
丙:在M、N间串联接入电源与滑动变阻器.
可行的方案是 (D)

A.仅有甲
B.仅有乙
C.仅有甲、乙两种
D.甲、乙、丙都可行

答案： D
