《2025年亮点给力大试卷九年级物理上册苏科版》

15. 亮点原创·当加在某小灯泡两端的电压为 5 V 时,通过它的电流为 0.5 A,则此时该小灯泡的电阻为 Ω;若加在该小灯泡两端的电压增大到 12 V,其电阻 (选填“变大”“变小”或“不变”),此时通过该小灯泡的电流范围为 A＜I＜ A.

答案： 10 变大 0.5 1.2

16. (2024·福建)如图所示电路,电源电压保持不变,R 为定值电阻,$ R_{t} $ 为热敏电阻,其阻值随温度的降低而增大.闭合开关 S,当热敏电阻 $ R_{t} $ 的温度降低时,电压表 $ V_{1} $ 的示数 ,电压表 $ V_{2} $ 的示数与电流表 A 的示数之比 .(均填变化情况)

答案： 变大 不变

17. 小张根据老师提供的器材设计了如图甲所示的电路,已知电源电压恒定不变,$ R_{0}= 18\Omega $.当只闭合开关 $ S_{1} $ 时,电流表的示数为 0.3 A;当开关 $ S_{1} $、$ S_{2} $ 均闭合时,电流表的示数如图乙所示.则电源电压为 V,$ R_{x} $ 的阻值为 Ω.

答案： 3.6 12

18. 新趋势 学科融合·甲、乙两地之间沿直线架设了两条输电线,已知每条输电线每千米的电阻为 0.2Ω.现输电线在某处发生了短路,为了确定短路的位置,检修员在甲地将电流表接入如图所示的电路,电压表应接在 (选填“A、B”或“C、D”)两点之间;若电压表和电流表的示数分别为 4 V 和 0.5 A,则短路的位置距离甲地 km.

答案： A、B 20

19. (2024·四川南充)如图所示电路,若甲、乙两表为电流表,闭合开关 $ S_{1} $,断开开关 $ S_{2} $,两表指针位置相同,则 $ R_{1}:R_{2}= $ ;若甲、乙两表为电压表,闭合开关 $ S_{1} $、$ S_{2} $,则两表示数之比是 (电表每次测量均未超过量程).

答案： 4:1 5:4

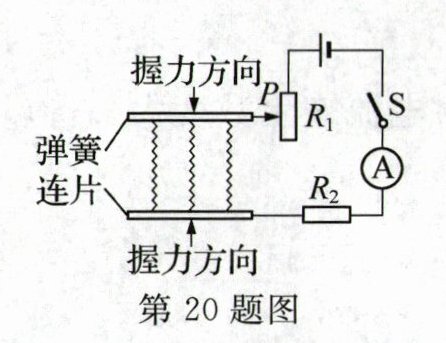

20. 如图为某握力计的工作原理示意图.电源电压不变,电阻 $ R_{2} $ 为 5Ω,该握力计测量范围为 0～300 N,电路中电流变化范围为 0.1～0.6 A.当没有握力时,滑片 P 位于滑动变阻器 $ R_{1} $ 的最上端,则电源电压为 V;闭合开关,握力逐渐增大时,电流表的示数 (选填“变大”或“变小”);当握力为 300 N 时,$ R_{1} $ 接入电路的阻值为 Ω.

答案： 3 变小 25 解析:由图可知，$R_{1}$与$R_{2}$串联，电流表测电路中的电流。滑片P在$R_{1}$的最上端时，电路为$R_{2}$的简单电路，此时电路中的电流最大，由题意知$I_{max}=0.6A$，电源电压$U = I_{max}R_{2}=0.6A×5\Omega = 3V$;闭合开关，握力逐渐增大时，滑片P下移，$R_{1}$接入电路的阻值变大，电路的总电阻变大，电源电压不变，电路中电流变小，即电流表的示数变小;握力计测量范围为0~300N，当握力为300N时，滑片P移到最下端，$R_{1}$接入电路的阻值最大，电路中电流最小，由题意知最小电流$I_{min}=0.1A$，此时电路的总电阻$R=\frac{U}{I_{min}}=\frac{3V}{0.1A}=30\Omega$，则$R_{1}$接入电路的阻值$R_{1}=R - R_{2}=30\Omega - 5\Omega = 25\Omega$。

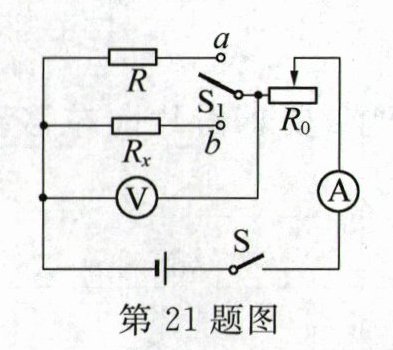

21. 在物理兴趣小组的活动中,小桂按如图所示的电路图连接电路,电源电压恒定为 10 V,$ R_{0} $ 为滑动变阻器,R、$ R_{x} $ 为定值电阻,且 $ R＜R_{x} $,$ R= 15\Omega $.闭合开关 S 前,应将 $ R_{0} $ 的滑片移至最 (选填“左”或“右”)端;闭合开关 S,将滑片移至某点固定不动,当开关 $ S_{1} $ 由 a 点切换到 b 点时,电压表示数变化了 0.5 V,电流表示数变化了 0.1 A,则 $ R_{x}= $ Ω.

答案： 右 20 解析:为了保护电路，在开关闭合前，滑动变阻器的滑片应移至阻值最大处，由图可知，应将$R_{0}$的滑片移至最右端。由题意可知，当开关$S_{1}$由a点切换到b点时，电压表示数变化了0.5V，电流表示数变化了0.1A，$R ＜ R_{x}$，由串联分压及欧姆定律可知，电压表示数增大了0.5V，电流表示数减小了0.1A，因为电源电压不变，所以滑动变阻器$R_{0}$两端的电压减小了0.5V。因为切换开关$S_{1}$前后，$R_{0}$接入电路的阻值不变，所以$R_{0}=\frac{\Delta U_{0}}{\Delta I}=\frac{0.5V}{0.1A}=5\Omega$，当开关$S_{1}$接触a点时，电路中电流$I_{a}=\frac{U}{R + R_{0}}=\frac{10V}{15\Omega + 5\Omega}=0.5A$，当开关$S_{1}$接触b点时，电路中电流$I_{b}=I_{a}-\Delta I = 0.5A - 0.1A = 0.4A$，由欧姆定律可得$I_{b}=\frac{U}{R_{x}+R_{0}}$，即$0.4A=\frac{10V}{R_{x}+5\Omega}$，解得$R_{x}=20\Omega$。
